Puly (Pulley) là linh kiện cơ khí quan trọng trong các hệ thống truyền động bằng đai, có nhiệm vụ truyền chuyển động và công suất giữa các trục một cách ổn định, chính xác. Với đa dạng chủng loại, kích thước và biên dạng răng, puly giúp tối ưu hiệu suất vận hành, giảm hao mòn và nâng cao tuổi thọ hệ thống. Cùng Vòng Bi Tốt tìm hiểu chi tiết về cấu tạo, phân loại và ứng dụng của puly trong nội dung dưới đây.
Puly là gì?
Puly có tên tiếng anh là Pulley hay còn gọi là bánh đai là một linh kiện cơ khí dùng trong hệ thống truyền động đai, có chức năng truyền chuyển động và mô-men xoắn giữa các trục. Về bản chất, puly là một bánh dẫn hướng hoặc bánh truyền lực được lắp trên trục quay, kết hợp với dây đai để truyền công suất từ động cơ đến các bộ phận khác của máy móc. Nhờ cơ chế này, hệ thống có thể vận hành ổn định, giảm rung động và đảm bảo hiệu quả truyền động.
Trong các ứng dụng thực tế, puly được sử dụng rộng rãi trong máy CNC, băng tải, máy đóng gói, máy chế biến gỗ, quạt công nghiệp và nhiều thiết bị tự động hóa khác. Tùy theo loại dây đai sử dụng, puly được thiết kế với nhiều biên dạng khác nhau như puly đai răng, puly đai thang hay puly đai dẹt nhằm đáp ứng các yêu cầu về tốc độ, tải trọng và độ chính xác của từng hệ thống.

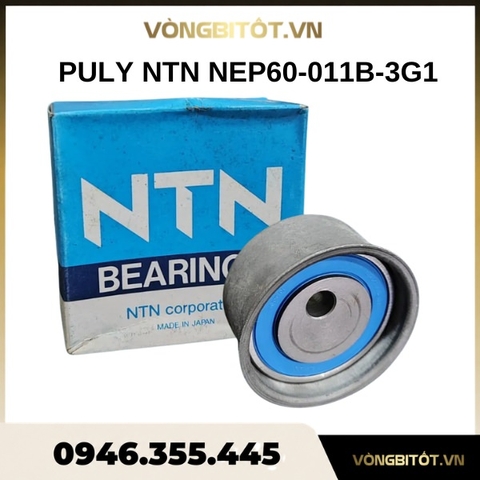

Ảnh puly còn gọi là Pulley hay ròng rọc
Cấu tạo của puly
Puly là chi tiết cơ khí quan trọng trong các hệ thống truyền động bằng dây đai, dây cáp hoặc xích. Để đảm bảo khả năng vận hành ổn định và truyền lực hiệu quả, puly được cấu tạo từ nhiều bộ phận khác nhau, mỗi bộ phận đảm nhận một chức năng riêng biệt.
-
Thân puly: Là bộ phận chính của puly, thường có dạng bánh xe hoặc đĩa tròn. Chi tiết này được chế tạo từ gang, thép, nhôm hoặc nhựa kỹ thuật, có nhiệm vụ tiếp nhận và truyền chuyển động giữa các bộ phận trong hệ thống.
-
Rãnh puly: Được gia công trên bề mặt vành puly nhằm tạo vị trí tiếp xúc với dây đai, dây cáp hoặc xích. Rãnh giúp định hướng chính xác, tăng độ bám và hạn chế hiện tượng trượt khi vận hành.
-
Trục puly: Là bộ phận kết nối puly với động cơ hoặc cơ cấu truyền động. Trục đảm nhận nhiệm vụ truyền mô-men xoắn và duy trì sự ổn định trong quá trình quay.
-
Hệ thống cố định puly: Bao gồm các chi tiết như then, bulong, vít siết hoặc bạc côn, giúp liên kết chắc chắn puly với trục. Bộ phận này đảm bảo puly hoạt động ổn định, hạn chế rung lắc và sai lệch vị trí trong quá trình sử dụng.
Tùy thuộc vào từng loại puly và mục đích sử dụng, cấu tạo của sản phẩm có thể được thiết kế khác nhau để đáp ứng yêu cầu vận hành cụ thể. Ngoài các bộ phận cơ bản, một số dòng puly còn được tích hợp thêm các cơ cấu hỗ trợ như bộ căng đai tự động, hệ thống điều chỉnh kích thước làm việc hoặc các tính năng chuyên biệt khác nhằm nâng cao hiệu quả truyền động và phù hợp với những ứng dụng đặc thù trong công nghiệp.

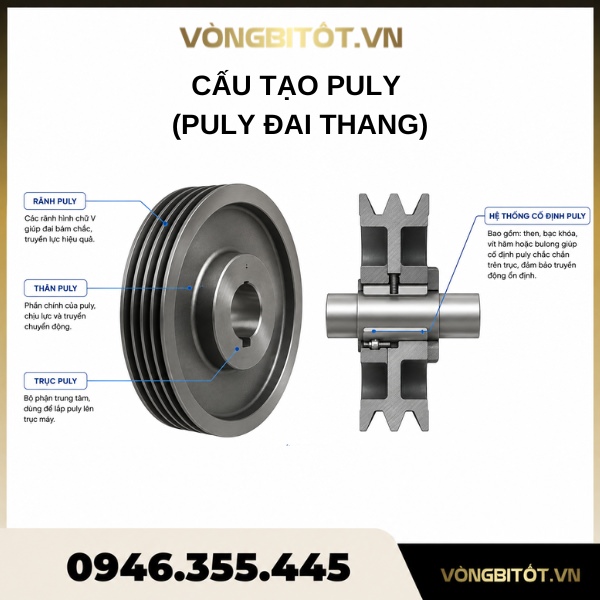

Ảnh minh hoạ cấu tạo của puly
Các loại Pulley bánh răng
Tùy theo loại dây đai, yêu cầu tải trọng và ứng dụng thực tế, puly được thiết kế với nhiều kiểu dáng và cấu tạo khác nhau. Việc hiểu rõ từng loại puly sẽ giúp người dùng lựa chọn đúng sản phẩm, đảm bảo hiệu quả truyền động và tối ưu chi phí vận hành.
Pulley đai thang (V-belt pulley)
Pulley đai thang hay còn gọi là puly rãnh V, bánh đai thang, V-belt pulley, puly đĩa là bộ phận cơ khí quan trọng trong hệ thống truyền động, sử dụng dây đai hình chữ V để truyền mô-men xoắn giữa các trục. Thiết kế hình chữ V độc đáo giúp tăng cường ma sát, mang lại hiệu suất truyền động tối ưu cho các hệ thống công nghiệp. Puly đai thang có các thông số cơ bản gồm đường kính ngoài, số rãnh, loại dây curoa sử dụng và đường kính trục. Sản phẩm thường được gia công từ gang xám, thép, nhôm hoặc nhựa tùy theo ứng dụng cụ thể.
Pulley đai thang được phân loại theo tiết diện chuẩn gồm SPZ, SPA (A), SPB (B), SPC (C), D, E, mỗi loại tương thích với dây curoa tương ứng. SPZ dùng cho công suất thấp và thiết bị gia dụng, SPA cho truyền động công suất thấp, SPB cho truyền động trung bình, SPC cho tải cao như máy nghiền và băng tải công nghiệp nặng.

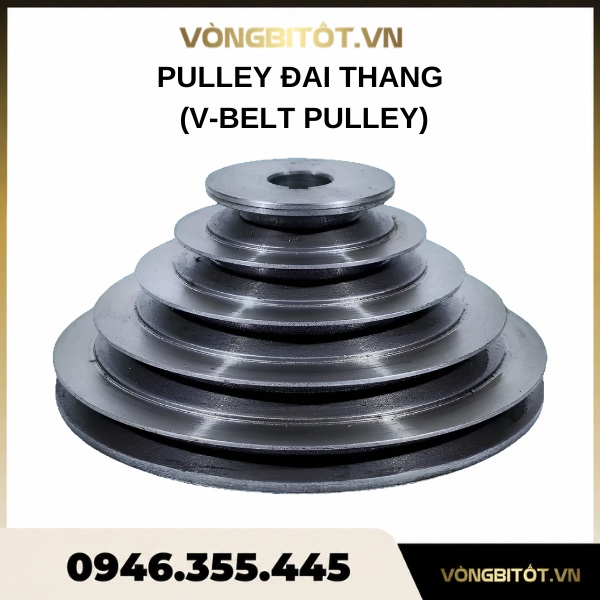

Ảnh Pulley đai thang (V-belt pulley)
Pulley đai dẹt (Flat Belt Pulley)
Puly đai dẹt (Flat Belt Pulley) là bộ phận truyền động cơ khí có bề mặt phẳng, được thiết kế để làm việc với các loại dây đai dẹt nhằm truyền chuyển động và mô-men xoắn giữa các trục. Puly có cấu tạo đơn giản nhưng yêu cầu độ chính xác cao ở các thông số như đường kính ngoài (OD), đường kính lỗ trục (BD), chiều rộng bề mặt puly và độ dày tổng thể để đảm bảo khả năng vận hành ổn định. Tùy theo nhu cầu sử dụng, puly có thể được gia công từ thép, nhôm, gang hoặc nhựa, giúp đáp ứng nhiều môi trường làm việc và tải trọng khác nhau.
Điểm nổi bật của puly đai dẹt là khả năng truyền động êm ái, độ rung thấp và giảm tiếng ồn hiệu quả hơn nhiều loại puly có rãnh. Bề mặt được gia công nhẵn giúp hạn chế mài mòn dây đai, tăng tuổi thọ hệ thống và duy trì hiệu suất vận hành ổn định. Nhờ đặc tính này, sản phẩm được ứng dụng rộng rãi trong máy giặt, máy sấy, quạt công nghiệp, máy in, máy photocopy, băng tải và các hệ thống truyền động công nghiệp nhẹ cần độ chính xác và sự ổn định cao trong quá trình hoạt động.

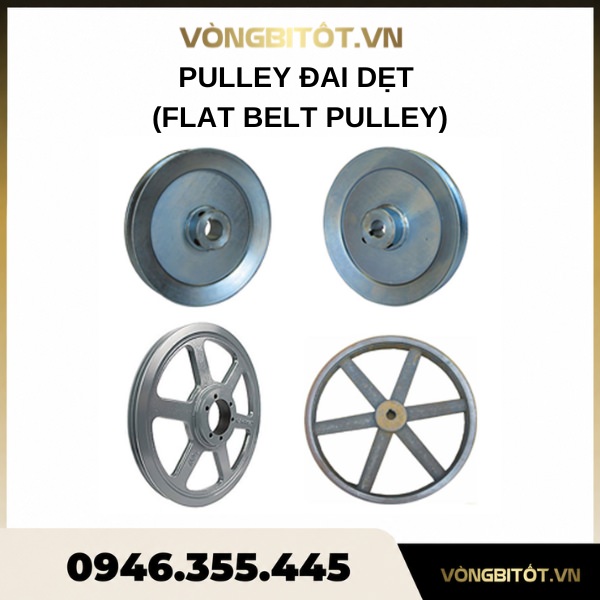

Ảnh Pulley đai dẹt (Flat Belt Pulley)
Pulley măng xông
Pulley măng xông là một dạng puly có hai đĩa (hoặc hai bánh puly) được bố trí song song với nhau, ở giữa có rãnh để dây đai, dây cáp hoặc dây kéo hoạt động. Thiết kế này giúp tăng khả năng truyền lực, giảm tải trọng tác động lên từng bánh puly và hỗ trợ hệ thống vận hành ổn định hơn trong các ứng dụng nâng hạ hoặc truyền động công nghiệp.
Pulley măng song thường được gia công từ gang, thép hoặc hợp kim nhôm tùy theo yêu cầu tải trọng. Loại puly này được sử dụng trong các hệ thống như cần cẩu, băng tải, máy nâng hạ và các thiết bị cơ khí cần tăng lực kéo. Nhờ có hai đĩa song song, Pulley măng song giúp phân bổ lực đều hơn, hạn chế hiện tượng trượt đai và nâng cao hiệu suất truyền động so với một số loại puly thông thường.

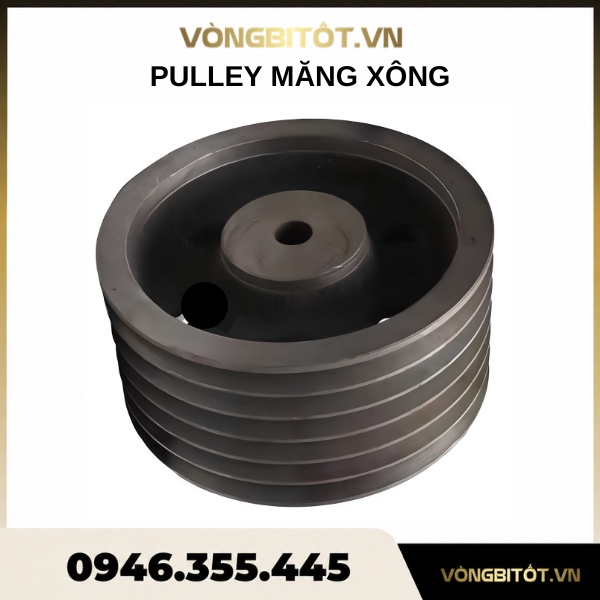

Ảnh Pulley măng xông
Pulley côn
Pulley côn là loại puly sử dụng bạc côn để liên kết giữa puly và trục. Thay vì gia công lỗ trục cố định như puly thông thường, Pulley côn dùng cơ chế siết côn giúp lắp ráp nhanh, đồng tâm cao và truyền mô-men ổn định hơn.
Pulley côn là khả năng linh hoạt trong việc điều chỉnh tỷ số truyền. Thông qua sự thay đổi vị trí tiếp xúc của dây đai trên bề mặt puly, thiết bị có thể hỗ trợ điều chỉnh tốc độ quay và mô-men xoắn phù hợp với từng yêu cầu vận hành. Điều này giúp máy móc hoạt động hiệu quả hơn, tối ưu công suất và đáp ứng đa dạng ứng dụng trong sản xuất công nghiệp.

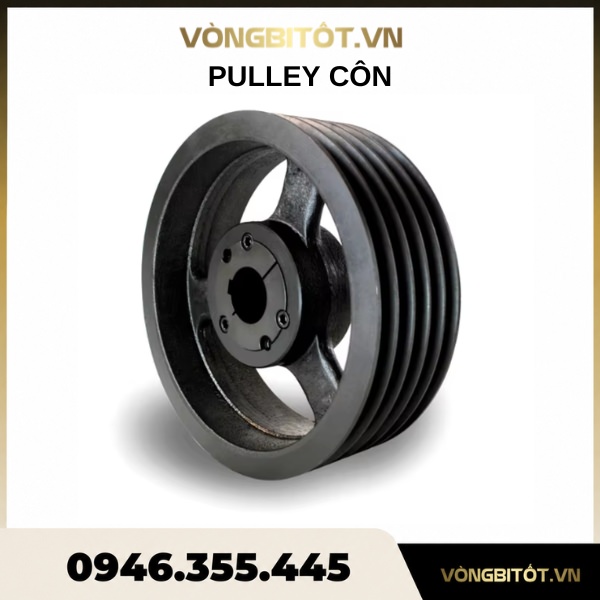

Ảnh Pulley côn

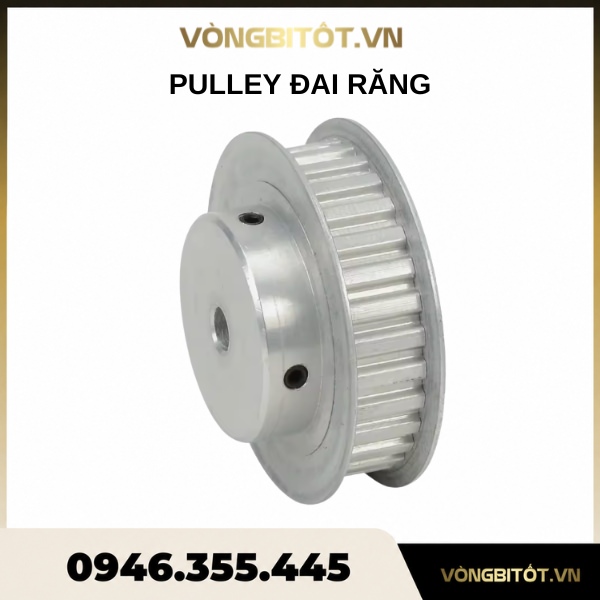

Pulley đai răng (Timing pulley)
Pulley đai răng (Timing Pulley) là loại puly được thiết kế với các răng cưa phân bố đều trên bề mặt, giúp ăn khớp chính xác với dây đai răng. Nhờ cơ chế truyền động bằng sự ăn khớp giữa răng puly và răng đai, sản phẩm có khả năng truyền lực ổn định mà không xảy ra hiện tượng trượt đai như các hệ truyền động ma sát thông thường. Điều này giúp duy trì độ chính xác cao về tốc độ và vị trí, đặc biệt phù hợp với các thiết bị yêu cầu chuyển động đồng bộ và kiểm soát chính xác.

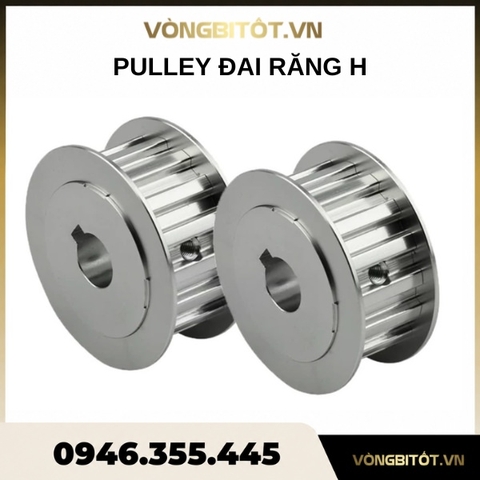

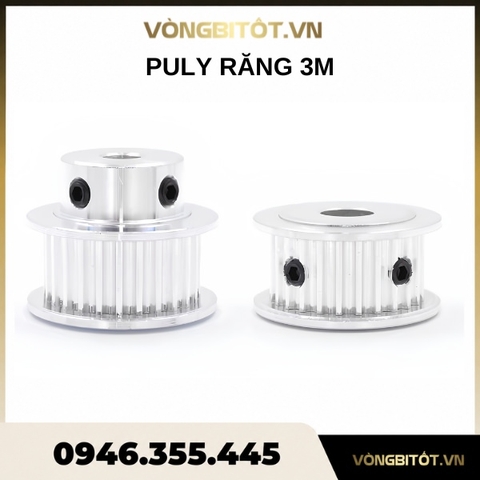

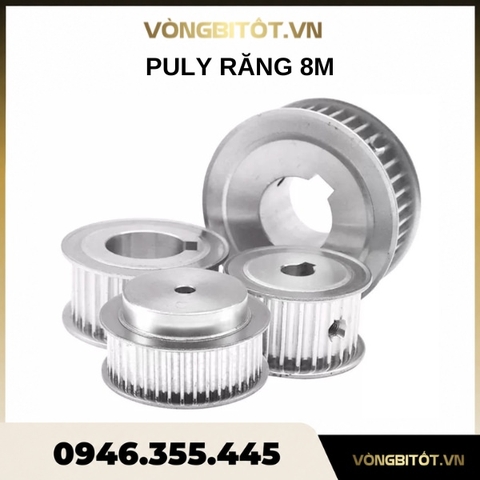

Ảnh Pulley đai răng (Timing pulley)

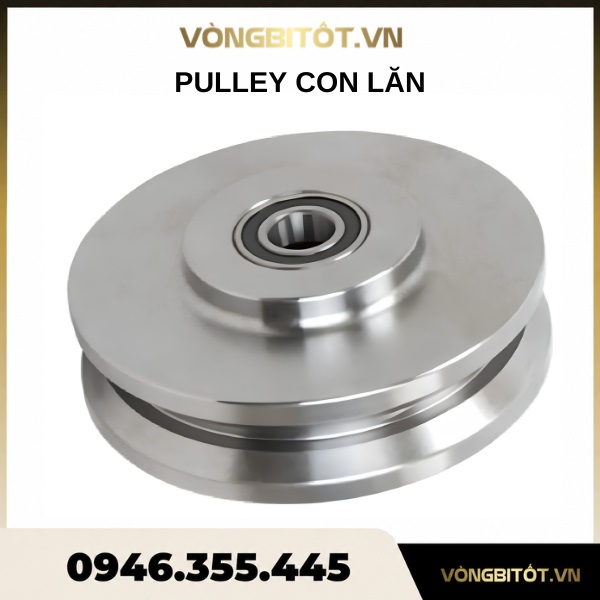

Pulley con lăn
Pulley con lăn là loại puly có bề mặt trơn nhẵn, được thiết kế để hỗ trợ chuyển động êm ái và ổn định trong các hệ thống cơ khí. Nhờ khả năng giảm ma sát trong quá trình vận hành, giúp tối ưu hiệu suất truyền động, hạn chế hao mòn linh kiện và duy trì hoạt động liên tục của thiết bị. Cấu tạo của Pulley con lăn thường kết hợp với vòng bi chất lượng cao nhằm tăng khả năng chịu tải và độ bền trong môi trường làm việc công nghiệp.
Ảnh Pulley con lăn
Vì sao nên mua Pulley tại Vòng Bi Tốt?
Không chỉ đa dạng chủng loại và kích thước, Pulley tại Vòng Bi Tốt còn được nhiều khách hàng cơ khí, chế tạo máy và sản xuất công nghiệp tin tưởng lựa chọn nhờ chất lượng ổn định cùng dịch vụ hỗ trợ chuyên nghiệp. Vậy đâu là những lý do khiến Vòng Bi Tốt trở thành địa chỉ cung cấp Pulley đáng tin cậy trên thị trường?
-
Đa dạng chủng loại Pulley: Cung cấp đầy đủ pulley đai răng, pulley đai dẹt, pulley đai thang, pulley côn khóa và nhiều dòng sản phẩm khác đáp ứng đa dạng nhu cầu truyền động.
-
Chất lượng đảm bảo: Sản phẩm được gia công chính xác, vật liệu bền chắc, vận hành ổn định và phù hợp với môi trường làm việc công nghiệp.
-
Nhiều kích thước, thông số sẵn kho: Dễ dàng lựa chọn sản phẩm phù hợp với thiết kế máy móc, giúp tiết kiệm thời gian tìm kiếm và đặt hàng.
-
Tư vấn kỹ thuật tận tâm: Đội ngũ nhân viên hỗ trợ lựa chọn pulley theo loại đai, số răng, đường kính và yêu cầu vận hành thực tế.
-
Giá thành cạnh tranh: Mang đến giải pháp tối ưu chi phí cho cá nhân, xưởng cơ khí và doanh nghiệp sản xuất.
-
Giao hàng nhanh toàn quốc: Hỗ trợ xử lý đơn hàng nhanh chóng, đáp ứng kịp thời nhu cầu thay thế và lắp đặt của khách hàng.
-
Chính sách bán hàng minh bạch: Thông tin sản phẩm rõ ràng, hỗ trợ kiểm tra hàng hóa và giải đáp thắc mắc trong suốt quá trình mua hàng.
Pulley là bộ phận quan trọng giúp hệ thống truyền động vận hành ổn định, chính xác và đạt hiệu suất cao trong nhiều lĩnh vực sản xuất công nghiệp. Việc lựa chọn đúng loại pulley phù hợp với yêu cầu kỹ thuật sẽ góp phần nâng cao tuổi thọ thiết bị và tối ưu chi phí vận hành. Nếu quý khách đang tìm kiếm các dòng pulley chất lượng với đa dạng kích thước và chủng loại, hãy liên hệ
Vòng Bi Tốt qua hotline 0946 355 445 để được tư vấn chi tiết nhất.
