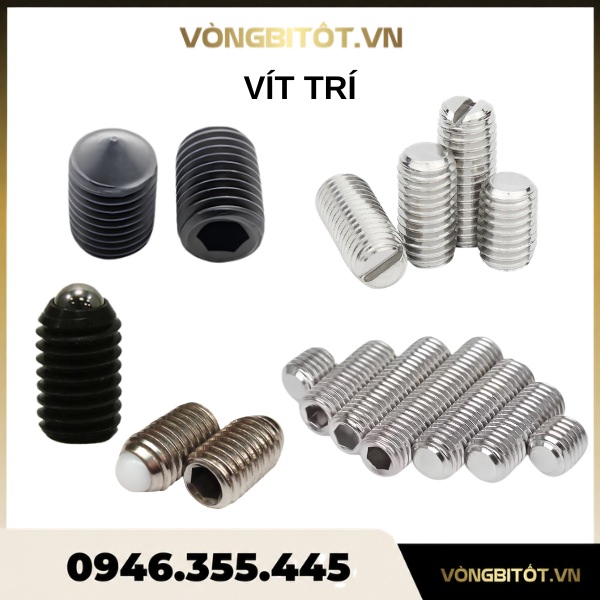

Vít trí là gì?

Cấu tạo của vít trí

• Đầu vít: Đây là bộ phận dùng để truyền lực siết từ dụng cụ vào vít. Đầu vít trí thường được thiết kế dạng lục giác chìm (Allen), giúp thao tác siết chặt dễ dàng trong không gian hẹp và hạn chế hiện tượng trượt dụng cụ khi lắp đặt.
• Thân vít: Là phần chính của vít trí, được gia công với ren ngoài theo các tiêu chuẩn cơ khí phổ biến. Thân vít có nhiệm vụ tạo liên kết chắc chắn với lỗ ren trên chi tiết máy, đồng thời đảm bảo khả năng chịu lực và duy trì vị trí cố định trong quá trình vận hành.
• Đầu định vị: Đây là bộ phận tiếp xúc trực tiếp với bề mặt chi tiết cần cố định. Tùy từng dòng sản phẩm, đầu định vị có thể được thiết kế dạng đầu bằng, đầu côn, đầu chỏm cầu hoặc đầu cốc nhằm phù hợp với từng yêu cầu định vị và truyền lực khác nhau.
• Ren vít: Hệ thống ren được gia công chính xác trên thân vít, giúp tạo lực siết ổn định và hạn chế hiện tượng tự nới lỏng khi thiết bị hoạt động trong môi trường rung động hoặc tải trọng thay đổi.

Phân loại vít trí

Vít trí đầu bằng

• Vít trí inox lục giác đầu bằng 201: Được sản xuất từ inox 201, có độ bền cơ học tốt và chi phí hợp lý, phù hợp với môi trường làm việc thông thường.
• Vít trí inox lục giác đầu bằng 304: Được chế tạo từ inox 304, có khả năng chống gỉ sét và chống oxy hóa tốt, được sử dụng rộng rãi trong nhiều ngành công nghiệp.
• Vít trí inox lục giác đầu bằng 316: Sử dụng vật liệu inox 316 với khả năng chống ăn mòn cao, thích hợp cho môi trường ẩm ướt, hóa chất hoặc môi trường biển.
• Vít trí inox lục giác đầu bằng 316L: Được sản xuất từ inox 316L có hàm lượng carbon thấp, mang lại khả năng chống ăn mòn vượt trội và độ bền cao trong các điều kiện làm việc khắc nghiệt.

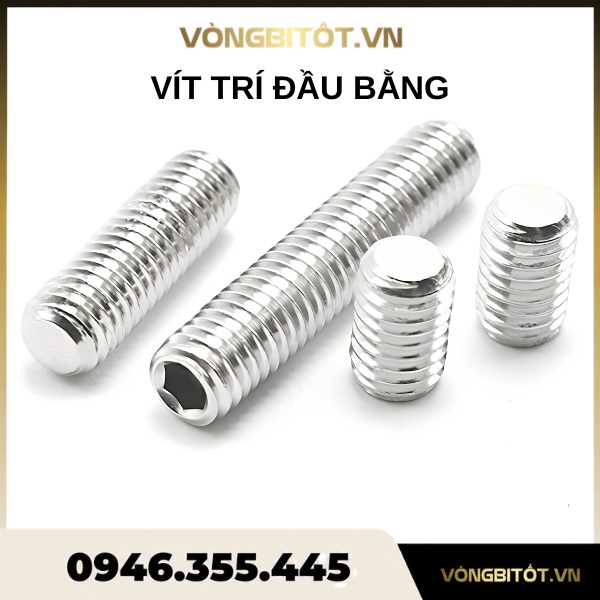

Ảnh vít trí đầu bằng

Vít trí đầu côn

• Vít trí đầu côn thép hợp kim: Có độ cứng và khả năng chịu tải cao, thường được sản xuất với cấp bền 12.9 để sử dụng trong các cụm máy móc và hệ thống truyền động chịu lực lớn.
• Vít trí đầu côn inox 304: Có khả năng chống gỉ tốt, phù hợp với môi trường làm việc thông thường hoặc có độ ẩm cao.
• Vít trí đầu côn inox 316: Được sử dụng trong môi trường biển, hóa chất hoặc những điều kiện yêu cầu khả năng chống ăn mòn cao hơn inox 304.

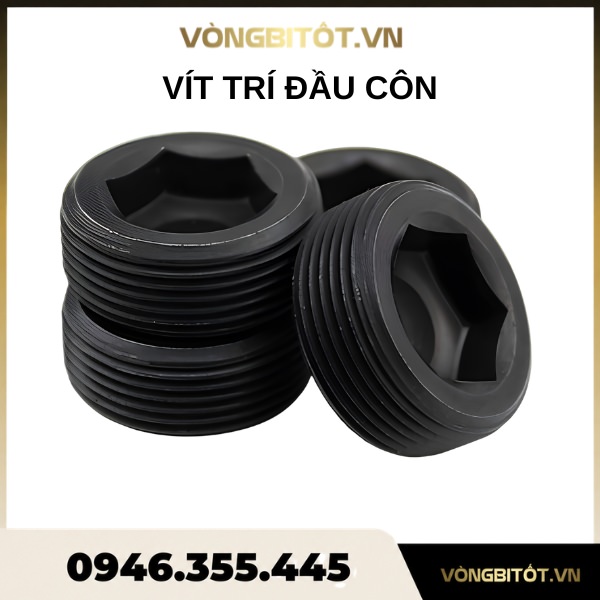

Ảnh vít trí đầu côn

Vít trí đầu trụ

• Vít trí đầu trụ inox 201: Có độ bền cơ học tốt, giá thành hợp lý, phù hợp với môi trường làm việc thông thường.
• Vít trí đầu trụ inox 304: Được sử dụng phổ biến nhờ khả năng chống gỉ sét và chống oxy hóa hiệu quả.
• Vít trí đầu trụ inox 316: Có khả năng chống ăn mòn cao, thích hợp cho môi trường hóa chất, độ ẩm cao hoặc môi trường biển.
• Vít trí đầu trụ inox 316L: Sở hữu hàm lượng carbon thấp, giúp tăng khả năng chống ăn mòn và kéo dài tuổi thọ sản phẩm trong điều kiện làm việc khắc nghiệt.

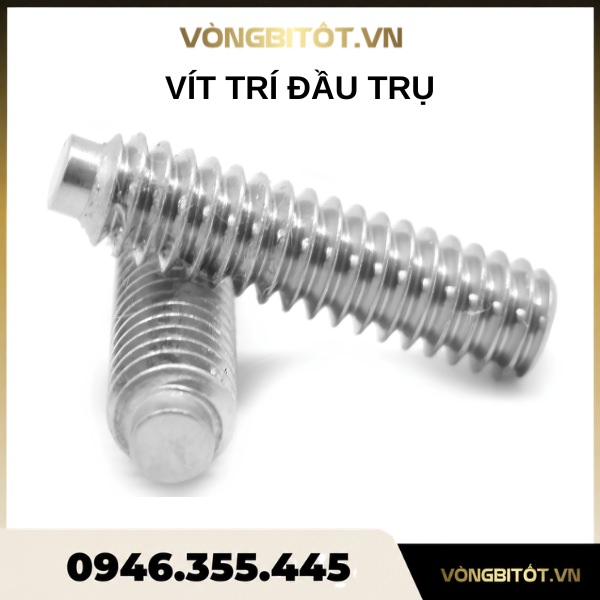

Ảnh vít trí đầu trụ

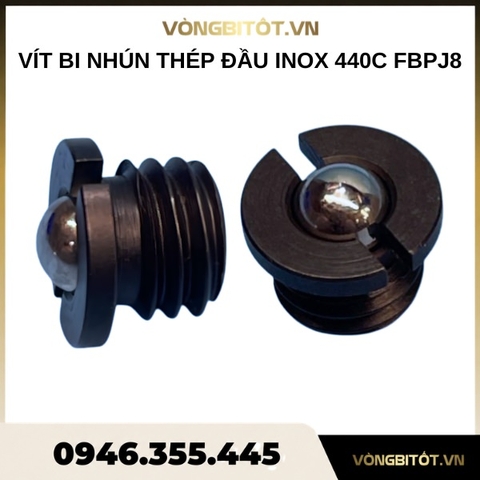

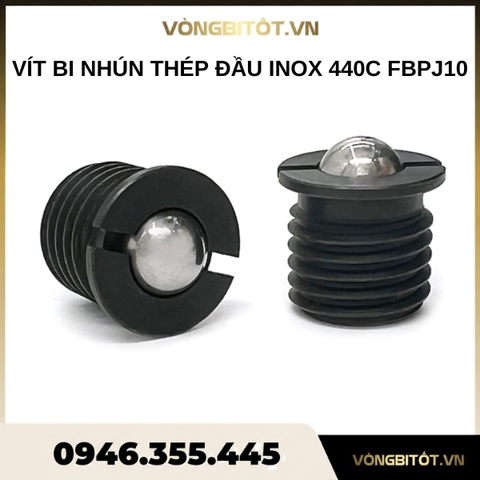

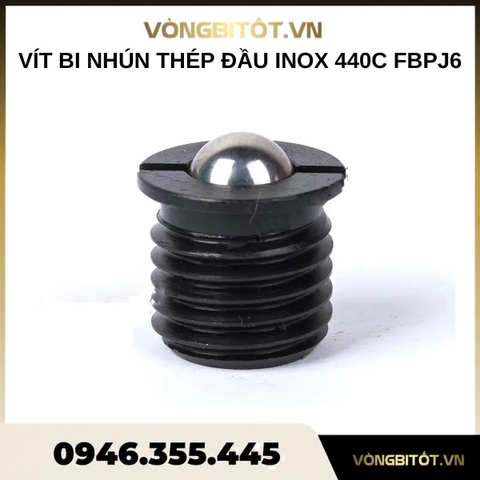

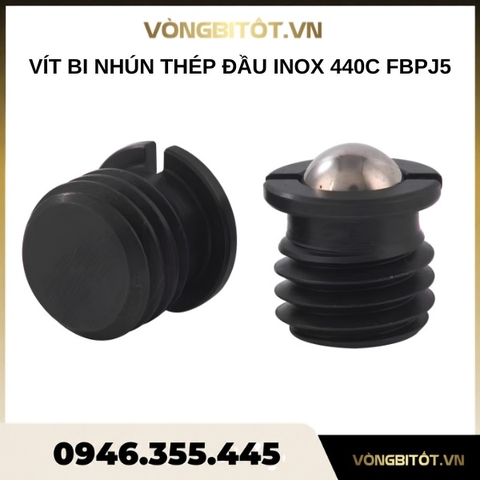

Vít trí đầu bi nhún

• Vít trí đầu bi chìm đen (thép đen): Được sản xuất từ thép carbon hoặc thép hợp kim, bề mặt thường xử lý đen hóa nhằm tăng khả năng chống oxy hóa nhẹ. Loại này có độ cứng cao, chịu lực tốt và giá thành hợp lý, phù hợp với các ứng dụng cơ khí thông dụng trong môi trường làm việc không quá khắc nghiệt.
• Vít trí đầu bi inox: Được chế tạo từ vật liệu inox (thường là inox 304 hoặc tương đương), có khả năng chống gỉ sét và chống ăn mòn tốt. Loại này phù hợp sử dụng trong môi trường ẩm, môi trường ngoài trời hoặc các thiết bị yêu cầu độ bền và tính ổn định cao.

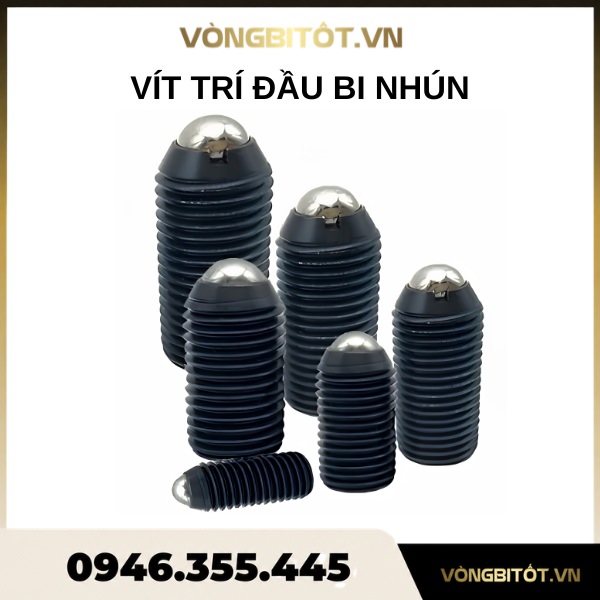

Ảnh Vít trí đầu bi nhún

Vít trí đầu lõm

• Theo vật liệu chế tạo: Gồm thép carbon cường độ cao (10.9, 12.9), thép hợp kim và inox (201, 304, 316), tùy theo môi trường làm việc và yêu cầu chống ăn mòn.
• Theo tiêu chuẩn sản xuất: Phổ biến nhất là tiêu chuẩn DIN 916 hoặc các tiêu chuẩn tương đương trong hệ thống ISO, đảm bảo tính đồng bộ khi lắp ráp.
• Theo kích thước: Đa dạng từ M3, M4, M5… đến các size lớn hơn, phù hợp nhiều ứng dụng cơ khí chính xác.
• Theo ứng dụng: Dùng trong cố định chi tiết máy, định vị trục, bánh răng, puly hoặc các cơ cấu cần chống xoay và giữ vị trí chính xác.

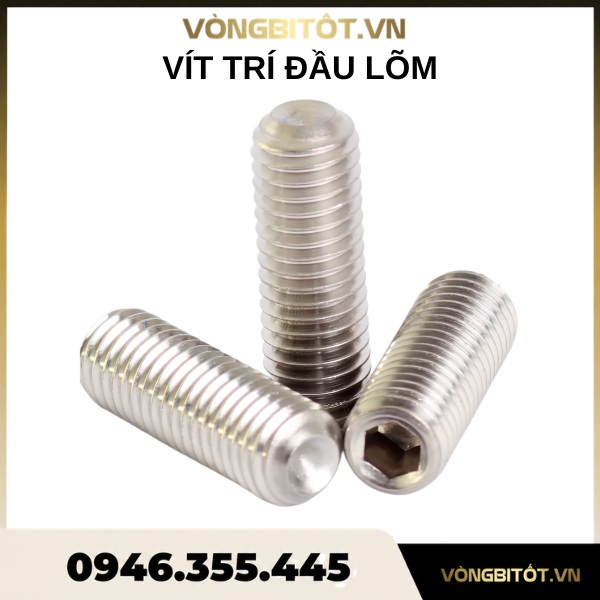

Ảnh Vít trí đầu lõm

Ứng dụng của vít trí

• Cố định bánh răng trên trục: Giúp giữ bánh răng không bị trượt hoặc xoay lệch trong quá trình truyền động.
• Giữ puly và khớp nối: Đảm bảo puly, khớp nối luôn nằm đúng vị trí trên trục quay, duy trì hiệu suất truyền lực ổn định.
• Định vị trục trong ổ đỡ: Hạn chế dịch chuyển dọc trục, giúp hệ thống vận hành ổn định và chính xác hơn.
• Cố định tay quay, núm vặn: Dùng trong các cơ cấu điều chỉnh thủ công, giúp chi tiết không bị lỏng khi thao tác.
• Ứng dụng trong máy CNC và thiết bị tự động hóa: Giữ cố định các chi tiết nhỏ trong cụm truyền động, đảm bảo độ chính xác cao khi vận hành.
• Lắp ráp thiết bị cơ khí chính xác: Dùng trong nhiều cụm máy yêu cầu độ ổn định và sai số thấp như thiết bị đo lường, robot công nghiệp.
