Ống lót côn FAG H217 là phụ kiện cơ khí chuyên dụng, được sản xuất từ thép chất lượng cao nhằm đảm bảo khả năng lắp ghép vòng bi chắc chắn và ổn định. Sản phẩm có đường kính trong 75mm, đường kính ngoài 85mm, chiều dài 50mm và khối lượng 0,995kg, phù hợp với nhiều hệ thống truyền động yêu cầu độ chính xác cao. Nhờ thiết kế bền bỉ và chất lượng từ FAG, H217 góp phần nâng cao hiệu suất làm việc và kéo dài tuổi thọ của cụm vòng bi. CÙng Vòng Bi Tốt khám phá chi tiết linh kiện ở dưới!
Thông tin ống lót côn FAG H217
+ Đường kính trong: 75mm
+ Đường kính ngoài: 85mm
+ Chiều dài ống lót: 50mm
-
Khối lượng: 0.995kg
-
Vật liệu: Thép

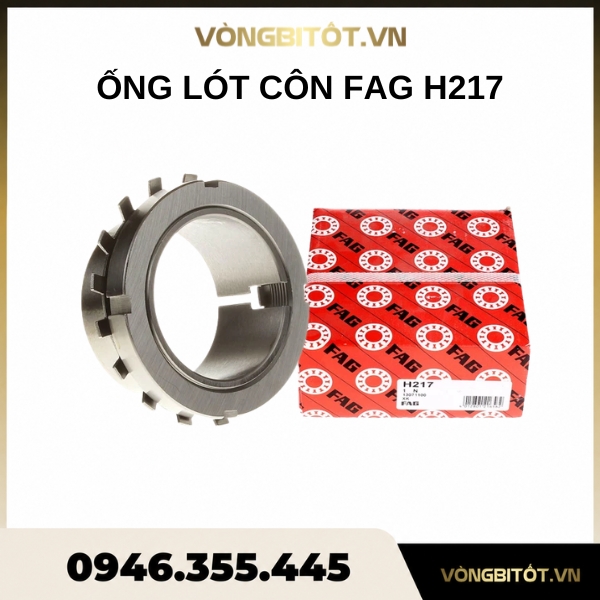

Ảnh ống lót côn FAG H217
Thông số kỹ thuật ống lót côn FAG H217
Bảng thông số kỹ thuật của ống lót côn FAG H217 cung cấp các dữ liệu quan trọng phục vụ quá trình thiết kế, lắp ráp và bảo trì cụm vòng bi. Việc nắm rõ các thông số về độ côn, kích thước tiêu chuẩn và kết cấu sản phẩm sẽ góp phần nâng cao độ chính xác cũng như độ ổn định khi vận hành.
|
Đặc tính
|
Thông số kỹ thuật
|
|
Đường kính trong (d1)
|
75mm
|
|
Kích thước ren (G)
|
M85x2
|
|
Chiều dài ống lót (B1)
|
50mm
|
|
Khối lượng
|
0.995kg
|
|
Đường kính lỗ của vòng bi (d)
|
85mm
|
|
Đường kính ngoài của đai ốc (d2)
|
110mm
|
|
Chiều rộng của đai ốc và vòng đệm khóa (B2)
|
17.75mm
|
|
Độ côn
|
1:12
|
Không chỉ giúp cố định vòng bi trên trục một cách chắc chắn, ống lót côn FAG H217 còn tạo điều kiện thuận lợi cho việc tháo lắp và bảo dưỡng định kỳ. Đây là phụ kiện phù hợp cho nhiều ứng dụng công nghiệp yêu cầu độ bền và tính ổn định cao. Để nhận báo giá và tư vấn kỹ thuật, quý khách vui lòng liên hệ
Vòng Bi Tốt, hotline: 0946 355 445.
