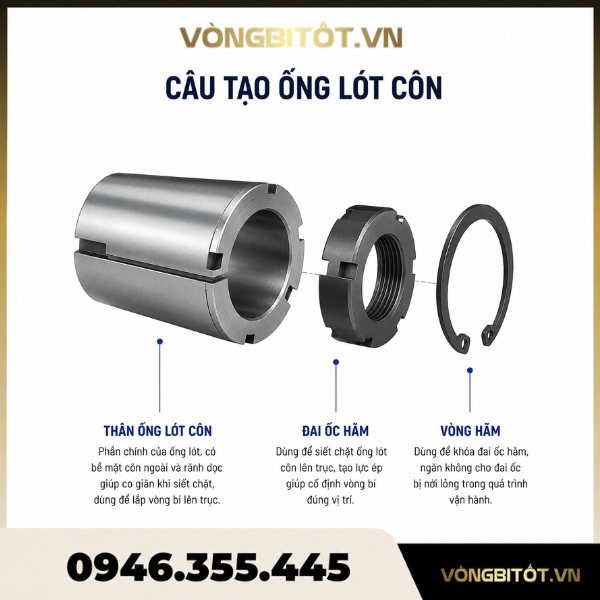

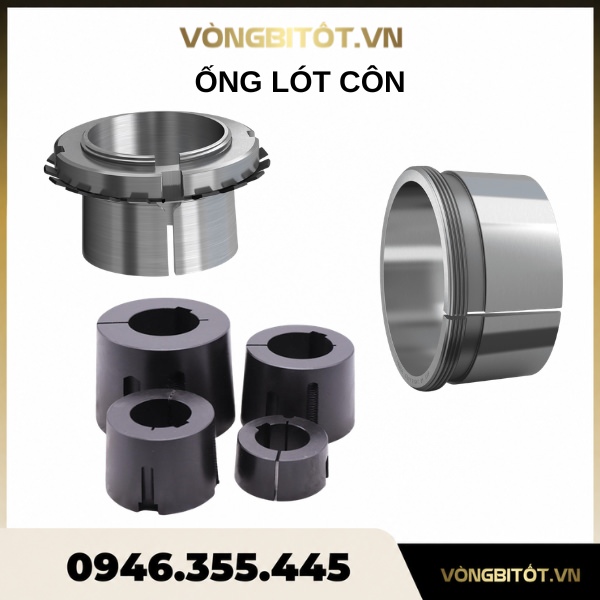

- Thân ống lót côn: Là bộ phận chính của măng xông, có bề mặt ngoài được gia công theo dạng côn tiêu chuẩn. Chi tiết này có nhiệm vụ liên kết giữa vòng bi và trục, giúp vòng bi được cố định chắc chắn trong quá trình vận hành.
- Đai ốc hãm: Được lắp ở đầu ren của thân ống lót côn, có chức năng siết chặt vòng bi lên bề mặt côn, đồng thời định vị chính xác vị trí lắp đặt của vòng bi trên trục.
- Vòng hãm: Là chi tiết đi kèm đai ốc hãm, có nhiệm vụ khóa đai ốc sau khi siết để ngăn hiện tượng tự tháo lỏng do rung động hoặc tải trọng tác động trong quá trình làm việc.

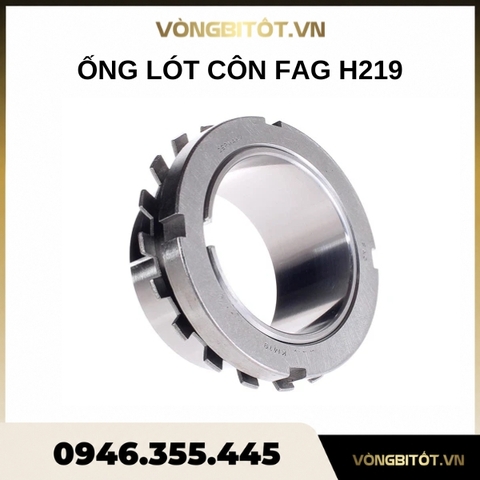

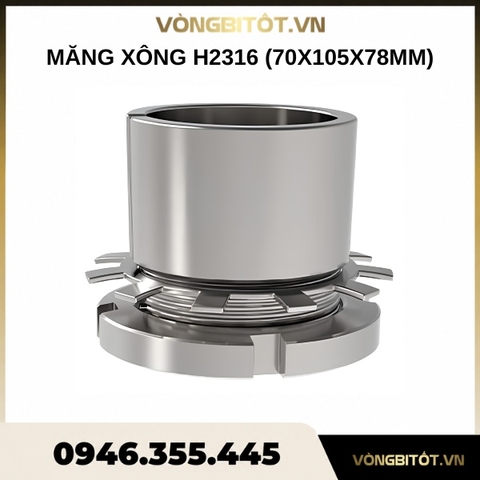

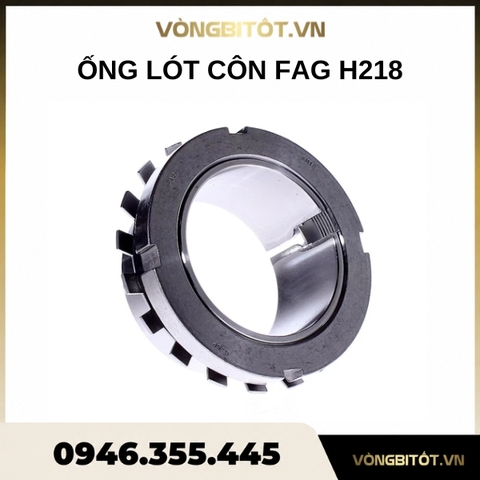

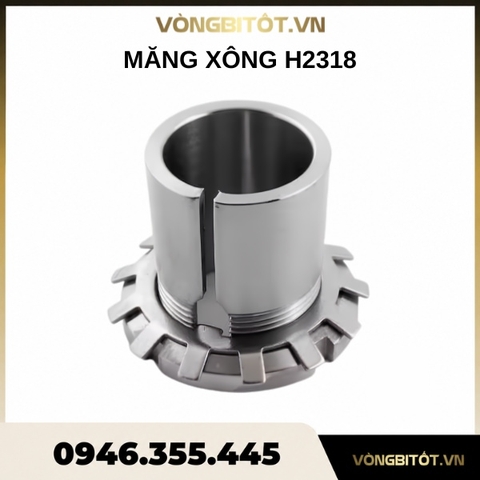

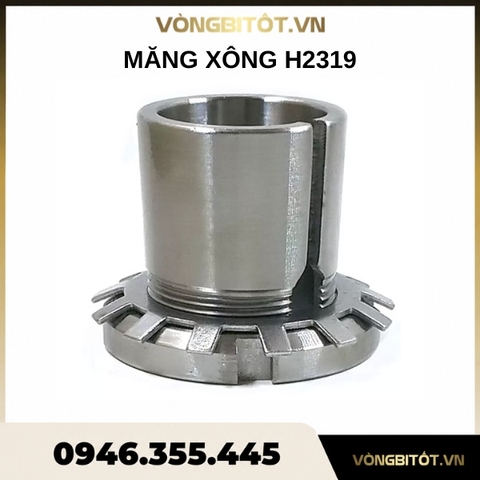

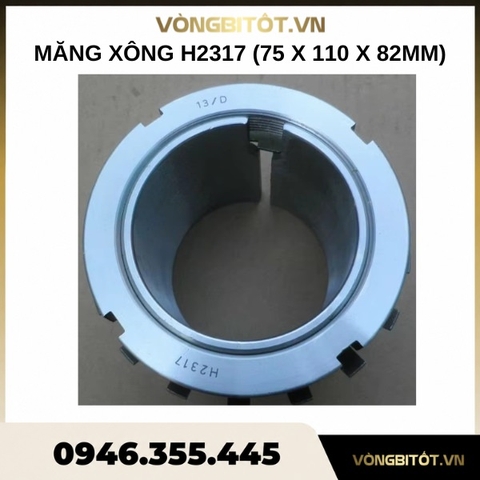

- Cấu tạo: Có mặt ngoài hình côn (vát) và mặt trong hình trụ thẳng (khớp với đường kính trục). Có một rãnh xẻ dọc suốt chiều dài. Đi kèm luôn có một đai ốc khóa (locknut) và vòng đệm khóa (lock washer) ở đầu có ren.
- Nguyên lý hoạt động: Khi đai ốc khóa được siết chặt, nó sẽ đẩy vòng trong của vòng bi trượt lên bề mặt côn của ống lót. Quá trình này làm ống lót co lại, ép chặt vào trục bằng lực ma sát cực mạnh, giúp cố định vòng bi chắc chắn.
| Loại | Các mã phổ biến | Hệ kích thước | Đường kính lỗ |
| 1. Dòng AH | AH 2208, AH 24024, AH 24124, AH 24140 | Hệ inch (ANSI) | 9-290 mm (3/8"–12") tritin+1 |
| 2. Dòng AHX | AHX 2310, AHX 2317, AHX 3128, AHX 320 | Hệ mét (ISO) | ≤ 180 mm (cỡ ≤ 40), ≥ 200 mm (cỡ ≥ 44) |
| 3. Dòng AOH | AOH 240/850, AOH 240/900, AOH 240/950, AOH 240/1000, AOH 240/1060 | Hệ mét (ISO) | ≥ 500 mm (cỡ lớn) |

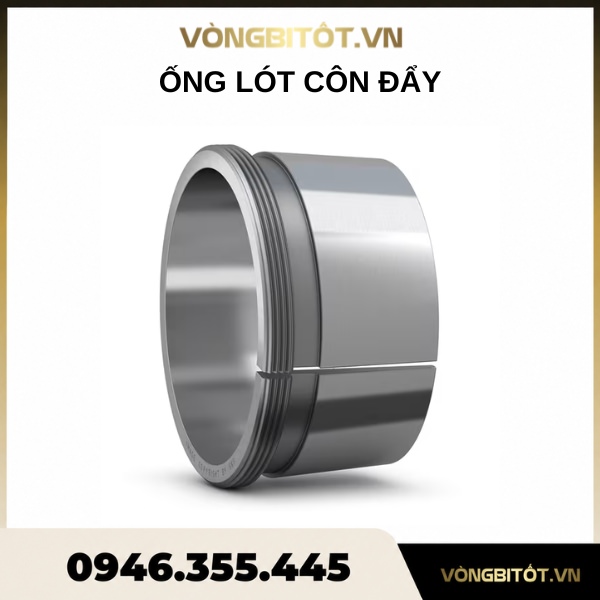

Ảnh ống lót côn đẩy
- Cấu tạo: Ngược lại với ống lót côn đẩy, phần ren của ống lót côn rút nằm ở đầu có đường kính lớn hơn và phần ren này nằm lộ ra ngoài vòng bi. Bộ sản phẩm tiêu chuẩn thường không đi kèm đai ốc (phải mua đai ốc tháo lắp riêng).
- Nguyên lý hoạt động: Khi lắp đặt, ống lót được ấn (rút) vào trong lỗ côn của vòng bi (thường dùng một đai ốc lắp hoặc kích thủy lực đẩy từ ngoài vào). Khi cần tháo, người ta siết một đai ốc tháo (dismounting nut) vào phần ren lộ ra ngoài; đai ốc này tỳ vào vòng trong của vòng bi và kéo (rút) ống lót ra khỏi lỗ côn một cách dễ dàng.
| Kiểu | Ký hiệu tiếp vĩ ngữ | Vị trí ống dầu | Rãnh phân phối |
| Tiêu chuẩn | H | Mặt đầu có ren | Mặt ngoài ống lót |
| Không ký hiệu | (không có) | Đối diện đầu có ren | Mặt ngoài ống lót |
| Loại B | B | Đối diện đầu có ren (1-2 ống) | Bên trong lỗ + mặt ngoài |
| Loại HB | HB | Mặt đầu có ren (1-2 ống) | Bên trong lỗ + mặt ngoài |

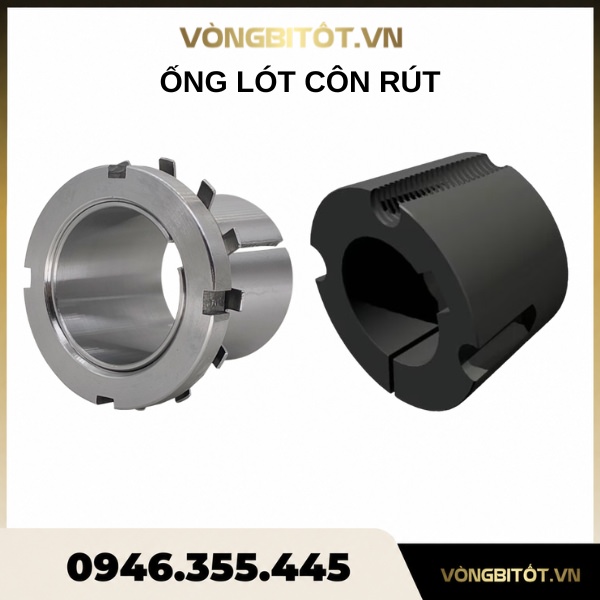

Ảnh ống lót côn rút
- Lắp đặt vòng bi lên trục trơn (không then): Giúp cố định vòng bi mà không cần gia công rãnh then trên trục, tiết kiệm chi phí chế tạo.
- Sử dụng trong động cơ điện: Ống lót côn giúp định vị vòng bi chính xác, giảm rung lắc và tăng tuổi thọ động cơ.
- Ứng dụng trong băng tải công nghiệp: Hỗ trợ cố định các cụm rulô, đảm bảo hệ thống vận hành ổn định trong thời gian dài.
- Dùng trong hộp giảm tốc: Giúp lắp vòng bi nhanh chóng, đảm bảo độ đồng tâm và khả năng truyền động chính xác.
- Máy chế biến gỗ, máy CNC: Thường được sử dụng để lắp trục quay tốc độ cao, yêu cầu độ chính xác và độ ổn định lớn.
- Thiết bị khai thác, công nghiệp nặng: Chịu tải tốt, phù hợp với môi trường làm việc rung động mạnh và tải trọng lớn.
- Hệ thống quạt công nghiệp, bơm công nghiệp: Giúp cố định vòng bi chắc chắn, giảm ma sát và hạn chế hư hỏng khi vận hành liên tục.
