Ống lót măng xông H2324 là phụ kiện dùng để lắp và cố định vòng bi có lỗ côn lên trục trơn mà không cần gia công vai trục hay bậc trục. Măng xông có đường kính trong 110mm, phù hợp lắp trên trục đường kính 110mm, ren ngoài M120×2 và chiều rộng thân 112mm. Về thiết kế, măng xông có mặt trong hình trụ, mặt ngoài dạng côn với độ côn tiêu chuẩn 1:12 tương thích với lỗ côn của vòng bi, thân được xẻ rãnh dọc để bó chặt vào trục khi siết. Bộ sản phẩm đi kèm đai ốc khóa và vòng đệm khóa, giúp định vị và giữ chặt vòng bi trong quá trình vận hành. Cùng Vòng Bi Tốt khám phá thêm các thông tin về linh kiện ở phía dưới nhé.
Thông tin ống lót măng xông H2324
-
Tên sản phẩm: Ống lót măng xông H2324
-
Loại sản phẩm: Ống lót côn phụ kiện lắp đặt vòng bi lỗ côn lên trục trơn
-
Kích thước:
- Đường kính trục (d1): 110 mm
- Đường kính lắp vòng bi (d): 120 mm
- Đường kính ngoài đai ốc (d2): 155 mm
- Chiều dài (B1): 112 mm
-
Ren ngoài M120×2
-
Thiết kế: Mặt trong hình trụ, mặt ngoài côn 1:12, thân xẻ rãnh dọc để bó chặt trục; lắp kèm đai ốc và vòng khóa để cố định vòng bi

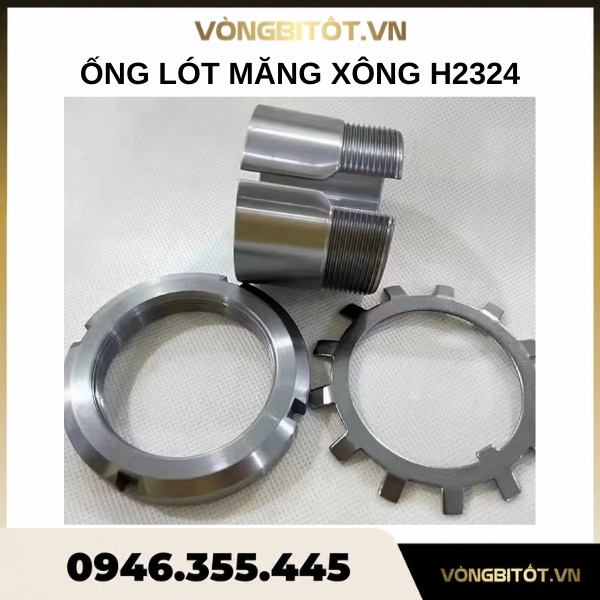

Ảnh ống lót măng xông H2324
Thông số kỹ thuật của măng xông bạc đạn H2324
Dưới đây là thông số kỹ thuật tham khảo của măng xông H2324. Tùy theo từng nhà sản xuất hoặc nhà cung cấp, dung sai gia công, khối lượng và một số thông số kỹ thuật có thể có sự chênh lệch nhỏ. Liên hệ Vòng Bi Tốt để xác nhận thông tin trước khi đặt hàng nhé.

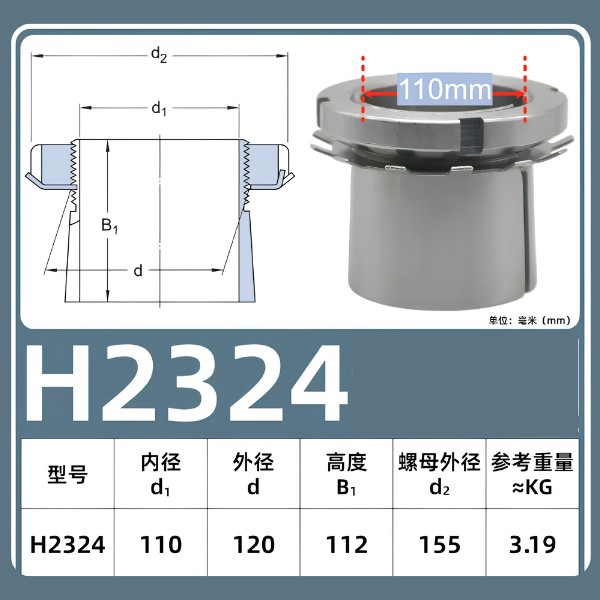

Ảnh thông số kỹ thuật của măng xông bạc đạn H2324
Măng xông H2324 là phụ kiện quan trọng giúp lắp đặt và cố định các dòng vòng bi có lỗ côn lên trục trơn nhằm đảm bảo vòng bi làm việc ổn định và thuận tiện hơn khi bảo trì hoặc thay thế. Việc lựa chọn đúng kích thước và model phù hợp sẽ giúp tăng độ chính xác trong quá trình lắp ráp và hạn chế hư hỏng không cần thiết. Nếu bạn cần tra cứu thông số, kiểm tra khả năng tương thích hoặc tìm mua măng xông, hãy liên hệ
Vòng Bi Tốt qua hotline 0946 355 445 để được tư vấn chi tiết và hỗ trợ nhanh chóng.
