Ống lót côn FAG H214 là linh kiện chuyên dụng giúp lắp đặt và cố định vòng bi có đường kính trong 60mm, đường kính ngoài 70mm, chiều dài 41mm và khối lượng 0,62kg, đáp ứng tốt yêu cầu về độ cứng vững và khả năng làm việc ổn định. FAG H214 được ứng dụng rộng rãi trong các hệ thống truyền động và thiết bị công nghiệp, góp phần nâng cao độ bền và hiệu suất vận hành. Tất cả những điều bạn cần biết về linh kiện đều có trong phần bên dưới, hãy kéo xuống!
Thông tin ống lót côn FAG H214
+ Đường kính trong: 60mm
+ Đường kính ngoài: 70mm
+ Chiều dài ống lót: 41mm

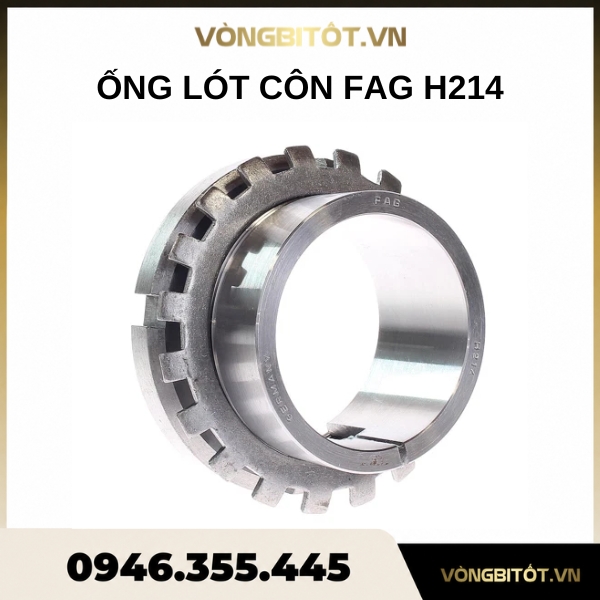

Ảnh ống lót côn FAG H214

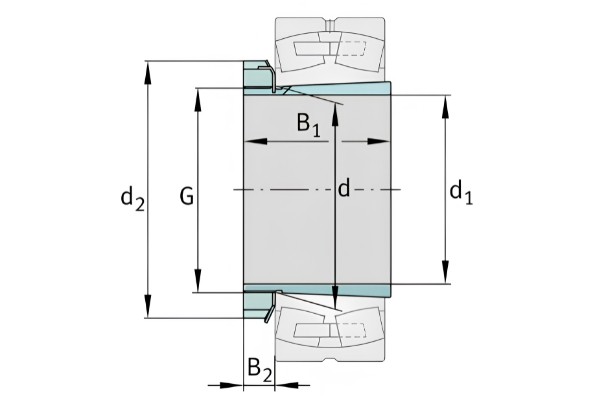

Thông số kỹ thuật ống lót côn FAG H214
Việc tìm hiểu bảng thông số kỹ thuật của ống lót côn FAG H214 là bước cần thiết để lựa chọn đúng linh kiện cho hệ thống truyền động. Các thông tin về đường kính trục, kích thước ren và chiều dài ống lót sẽ góp phần đảm bảo độ chắc chắn và ổn định sau khi lắp đặt.
|
Đặc tính
|
Thông số kỹ thuật
|
|
Đường kính trong (d1)
|
60mm
|
|
Kích thước ren (G)
|
M70x2
|
|
Chiều dài ống lót (B1)
|
41mm
|
|
Khối lượng
|
0.62kg
|
|
Đường kính lỗ của vòng bi (d)
|
70mm
|
|
Đường kính ngoài của đai ốc (d2)
|
92mm
|
|
Chiều rộng của đai ốc và vòng đệm khóa (B2)
|
13.5mm
|
|
Độ côn
|
1:12
|
Ống lót côn FAG H214 không chỉ hỗ trợ việc lắp vòng bi thuận tiện mà còn giúp đảm bảo độ đồng tâm giữa các chi tiết trong hệ thống. Nhờ đó, thiết bị có thể vận hành ổn định hơn, hạn chế hao mòn và giảm chi phí bảo dưỡng trong quá trình sử dụng. Nếu cần tư vấn lựa chọn sản phẩm phù hợp, quý khách vui lòng liên hệ
Vòng Bi Tốt, hotline: 0946 355 445.
