Ống lót côn FAG H204 là linh kiện chuyên dùng để lắp đặt vòng bi lên trục một cách chính xác và an toàn, giúp tăng độ ổn định cho hệ thống truyền động. Sản phẩm có đường kính trong 17mm, đường kính ngoài 20mm, chiều dài 24mm và khối lượng chỉ 0,044kg, thuận tiện cho việc lắp ráp và bảo trì. Với thiết kế nhỏ gọn cùng chất lượng từ FAG, H204 phù hợp với nhiều ứng dụng cơ khí và thiết bị công nghiệp. Cùng Vòng Bi Tốt khám chi tiết linh kiện ở dưới!
Thông tin ống lót côn FAG H204
+ Đường kính trong: 17mm
+ Đường kính ngoài: 20mm
+ Chiều dài ống lót: 24mm

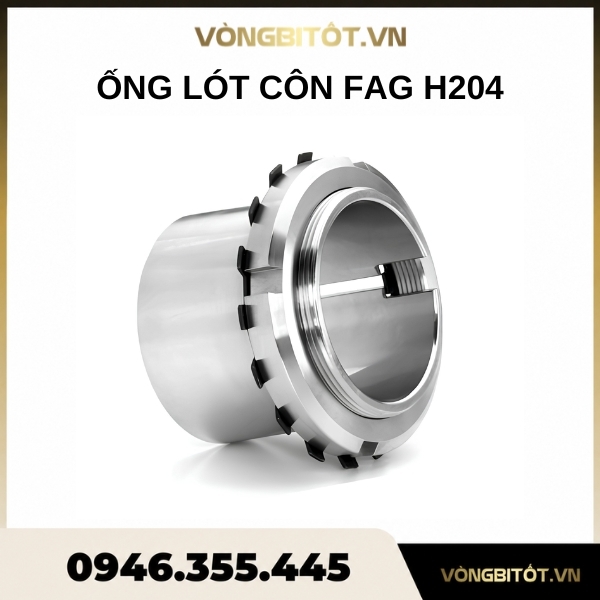

Ảnh ống lót côn FAG H204

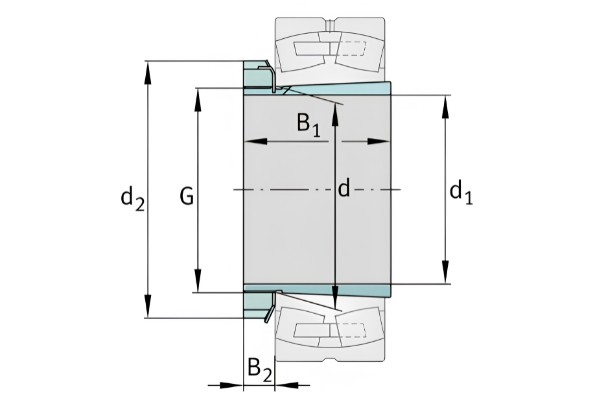

Thông số kỹ thuật ống lót côn FAG H204
Bảng thông số kỹ thuật của ống lót côn FAG H204 cung cấp đầy đủ các thông tin cần thiết phục vụ quá trình thiết kế, lắp đặt và bảo trì hệ thống cơ khí. Việc nắm rõ các thông số dưới đây sẽ giúp nâng cao hiệu quả sử dụng cũng như kéo dài tuổi thọ của cụm vòng bi.
|
Đặc tính
|
Thông số kỹ thuật
|
|
Đường kính trong (d1)
|
17mm
|
|
Kích thước ren (G)
|
M20x1
|
|
Chiều dài ống lót (B1)
|
24mm
|
|
Khối lượng
|
0.044kg
|
|
Đường kính lỗ của vòng bi (d)
|
20mm
|
|
Đường kính ngoài của đai ốc (d2)
|
32mm
|
|
Chiều rộng của đai ốc và vòng đệm khóa (B2)
|
7mm
|
|
Độ côn
|
1:12
|
Với khả năng hỗ trợ cố định vòng bi chắc chắn trên trục, ống lót côn FAG H204 là lựa chọn phù hợp cho nhiều hệ thống truyền động và máy móc công nghiệp. Sản phẩm không chỉ giúp tối ưu hiệu quả lắp ráp mà còn tạo điều kiện thuận lợi cho công tác bảo trì và thay thế sau này. Mọi thông tin về sản phẩm, quý khách hãy liên hệ
Vòng Bi Tốt, hotline: 0946 355 445 để được hỗ trợ nhanh chóng.
