Măng xông H2317 là phụ kiện chuyên dùng để lắp đặt vòng bi có lỗ côn lên trục trụ, giúp quá trình lắp ráp thuận tiện, đảm bảo độ đồng tâm và khả năng cố định chắc chắn. Ống lót con đường kính lỗ trục 75mm, ren M85x2 và độ côn 1:12, tương thích với vòng bi có lỗ côn 85mm. Thiết kế dạng ống côn kết hợp với đai ốc khóa và vòng hãm giúp việc lắp, tháo vòng bi diễn ra nhanh chóng, đồng thời phù hợp với nhiều dòng vòng bi tang trống tự lựa và vòng bi đỡ tự lựa. Kéo xuống dưới để tham khảo thêm các thông tin về linh kiện.
Thông tin măng xông H2317
-
Tên sản phẩm: Măng xông H2317
-
Kích thước:
- Đường kính trục (d1): 75 mm
- Đường kính lỗ vòng bi (d): 85 mm
- Đường kính ngoài đai ốc (d2): 110 mm
- Chiều dài măng xông (L): 82 mm
- Chiều dài phần đai ốc và vòng hãm (C): 18 mm
- Ren: M85×2
-
Dạng ống côn tỷ lệ côn 1:12.
-
Vật liệu: Thép không gỉ
-
Cấu tạo gồm: Ống lót côn + Đai ốc hãm + Vòng đệm khóa

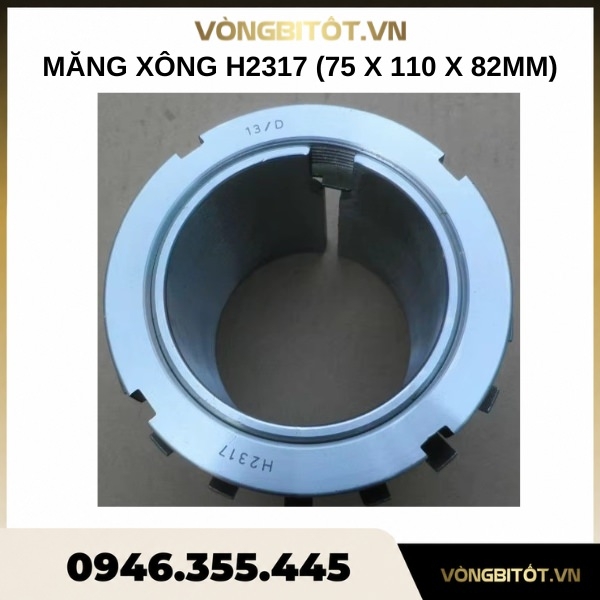

Ảnh măng xông H2317
Thông số kỹ thuật ống lót côn vòng bi bạc đạn H2317
Măng xông H2317 được sản xuất theo tiêu chuẩn kích thước quốc tế, đảm bảo khả năng lắp ghép chính xác với các dòng vòng bi có lỗ côn tương ứng. Dưới đây là những thông số kỹ thuật cơ bản giúp người dùng dễ dàng lựa chọn và đối chiếu khi sử dụng.

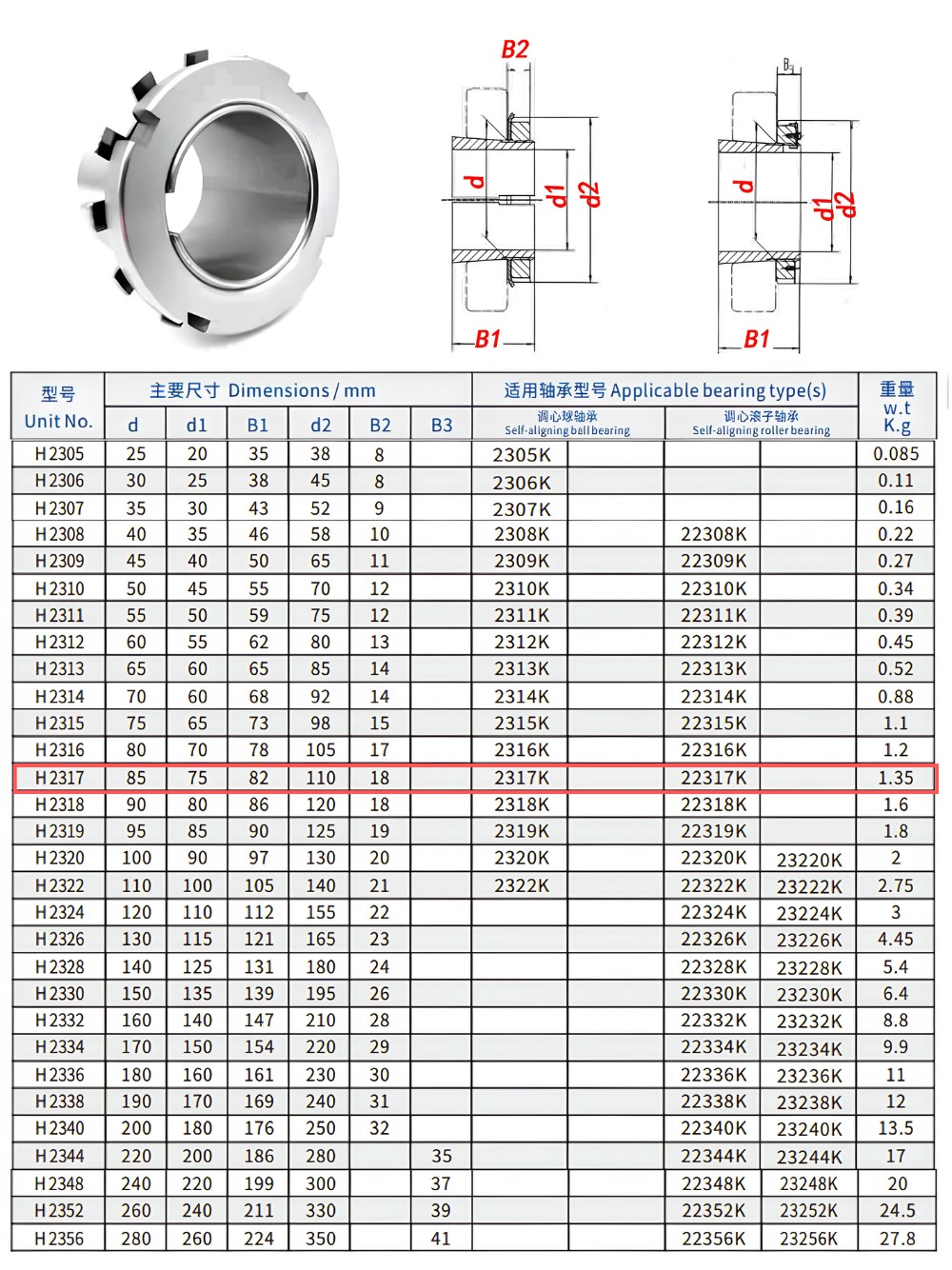

Ảnh thông số kỹ thuật ống lót côn vòng bi bạc đạn H2317
Măng xông H2317 là chi tiết quen thuộc trong lắp đặt vòng bi lỗ côn lên trục trơn, phù hợp với nhiều dòng vòng bi có lỗ côn 85mm trong máy CNC, cơ khí và các hệ truyền động công nghiệp. Việc chọn đúng kích thước d, ren và độ côn sẽ quyết định độ chắc chắn và tuổi thọ của cả cụm ổ bi. Để được tư vấn chi tiết và báo giá nhanh chóng, hãy liên hệ
Vòng Bi Tốt qua hotline 0946 355 445 nhé.
