Vòng bi 22220CAMKE4 là dòng bạc đạn tang trống hai dãy được thiết kế để làm việc trong điều kiện tải trọng lớn, tải va đập và môi trường có khả năng lệch tâm giữa trục với gối đỡ. Bạc đạn có kích thước tiêu chuẩn 100x180x46mm, sử dụng kết cấu con lăn tang trống cùng lồng đồng gia công chắc chắn, kết hợp lỗ côn giúp việc lắp đặt linh hoạt hơn. Ngoài ra, vòng ngoài được tích hợp rãnh và lỗ cấp mỡ, hỗ trợ bôi trơn hiệu quả, góp phần nâng cao tuổi thọ và duy trì khả năng vận hành ổn định trong nhiều ứng dụng công nghiệp.
Thông tin vòng bi 22220CAMKE4
-
Tên sản phẩm: Vòng bi 22220CAMKE4
-
Thương hiệu: NSK
-
Loại sản phẩm: Bạc đạn tang trống tự lựa hai dãy
-
Kích thước:
- Đường kính trong: 100 mm
- Đường kính ngoài: 180 mm
- Bề rộng: 46 mm
-
Tải trọng động cơ bản (Cr): 455 kN
-
Tải trọng tĩnh cơ bản (C₀r): 490 kN
-
Kiểu lỗ: Lỗ côn
-
Nhiệt độ hoạt động: -30°C đến 200°C

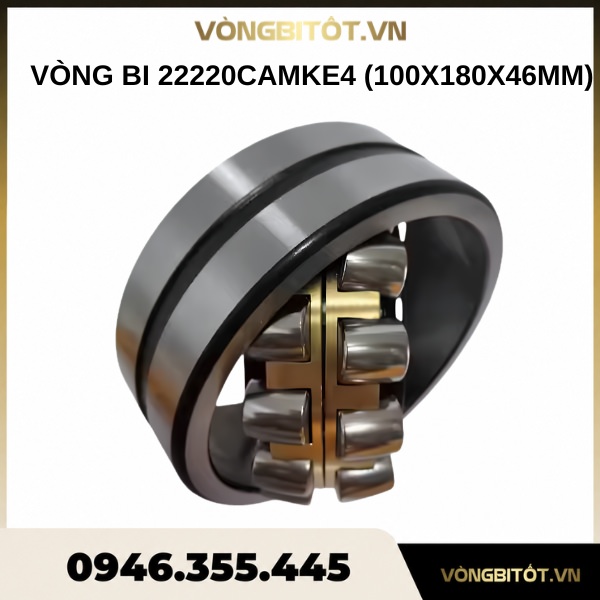

Ảnh vòng bi 22220CAMKE4
Thông số kỹ thuật bạc đạn NSK 22220CAMKE4
Dưới đây là bảng thông số kỹ thuật của vòng bi 22220CAMKE4 để quý khách dễ dàng đối chiếu kích thước, tải trọng và các thông số quan trọng trước khi lựa chọn lắp đặt hoặc thay thế. Những thông tin này giúp đảm bảo khả năng tương thích với thiết bị cũng như đáp ứng đúng yêu cầu vận hành.

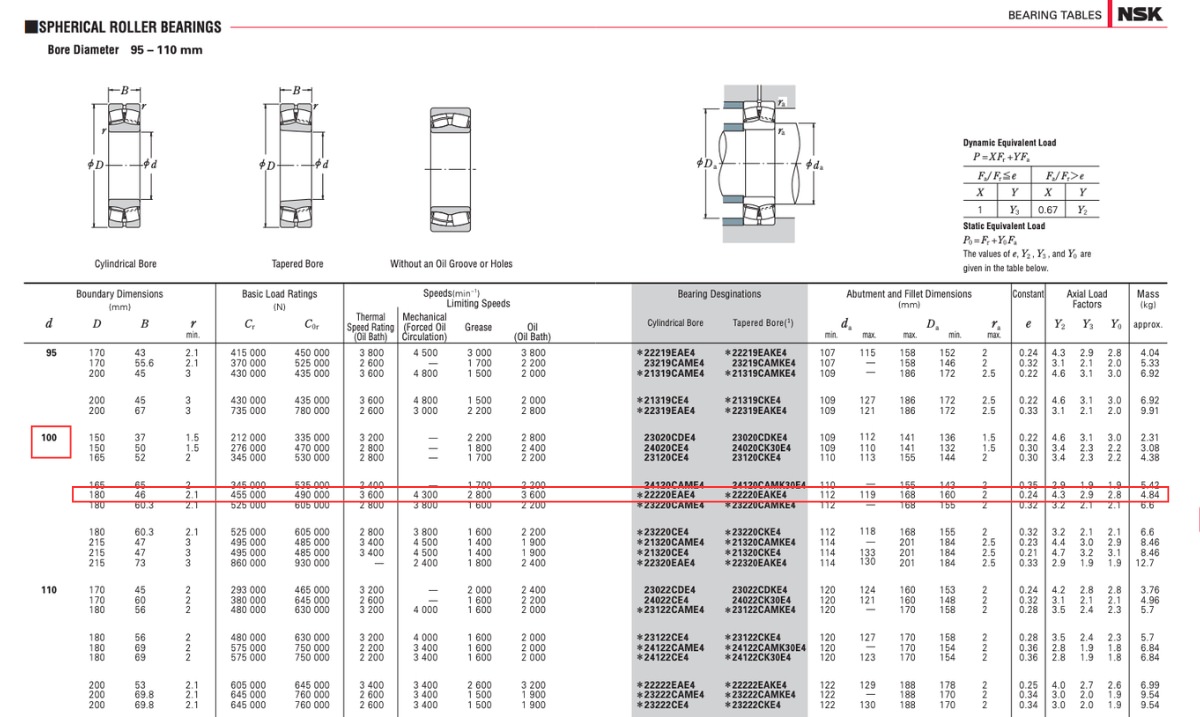

Ảnh thông số kỹ thuật bạc đạn NSK 22220CAMKE4
(**) Lưu ý: Vòng bi 22220EAKE4 và vòng bi 22220CAMKE4 có cùng kích thước và khả năng lắp lẫn, khác nhau chủ yếu ở kiểu lồng bi: EAKE4 dùng lồng thép ép, còn CAMKE4 dùng lồng đồng nguyên khối.
Ý nghĩa ổ bi 22220CAMKE4 NSK
Mã ổ bi 22220CAMKE4 NSK được xây dựng theo quy ước của nhà sản xuất, trong đó mỗi ký tự đều mang một ý nghĩa riêng. Việc nắm rõ các ký hiệu này sẽ giúp quá trình lựa chọn và thay thế vòng bi trở nên chính xác hơn.
| Ký hiệu |
Giải thích |
| 222 |
Thuộc dòng vòng bi tang trống tự lựa Series 222 (dòng tải trung bình),
gồm hai dãy con lăn, có khả năng tự lựa và chịu tải hướng kính lớn, đồng thời chịu được tải dọc trục theo hai chiều.
|
| 20 |
Mã 20 tương ứng với đường kính trong (d) là 100 mm. |
| CAM |
Vòng bi sử dụng lồng đồng nguyên khối (một mảnh) kết hợp vòng dẫn hướng
giúp tăng độ cứng vững, khả năng chịu tải và duy trì sự ổn định khi làm việc ở tải trọng lớn hoặc tải va đập.
|
| K |
Vòng bi có lỗ côn (độ côn 1:12), thuận tiện lắp trên trục côn hoặc ống côn (Adapter Sleeve),
giúp việc lắp đặt và tháo lắp dễ dàng hơn. |
| E4 |
Vòng ngoài được gia công rãnh chứa mỡ và các lỗ cấp mỡ, giúp quá trình bôi trơn diễn ra hiệu quả hơn,
đặc biệt trong các ứng dụng cần cấp mỡ định kỳ.
|
|
Do mã sản phẩm không có ký hiệu khe hở, nên vòng bi sử dụng khe hở trong tiêu chuẩn (Normal Internal Clearance - CN)
theo mặc định của NSK.
|
Vòng bi 22220CAMKE4 là lựa chọn phù hợp cho nhiều hệ thống truyền động và máy móc công nghiệp cần khả năng chịu tải lớn, vận hành ổn định cùng tuổi thọ cao. Việc lựa chọn đúng chủng loại và thông số sẽ giúp thiết bị hoạt động hiệu quả, hạn chế hư hỏng và giảm chi phí bảo trì. Nếu quý khách cần tư vấn thêm về kích thước, khả năng tương thích hoặc báo giá sản phẩm, hãy liên hệ
Vòng Bi Tốt qua hotline 0946 355 445 để được hỗ trợ nhé.
