Vòng bi KOYO 6309 N là vòng bi cầu rãnh sâu, một dãy, kiểu hở, kích thước 45x100x25mm (đường kính trong 45mm, đường kính ngoài 100mm, bề rộng 25mm. Vòng bi chịu tải hướng tâm là chủ yếu, chịu thêm được tải dọc trục hai chiều mức vừa phải. Điểm khác biệt của mã này là vòng ngoài được gia công thêm một rãnh hãm, dùng để lắp vòng chặn định vị, giúp cố định vòng bi theo phương dọc trục trong gối đỡ nhanh hơn mà không cần gia công thêm vai chặn trên vỏ máy, phù hợp các cụm trục cần tháo lắp bảo trì thường xuyên. Kéo xuống dưới để tìm hiểu chi tiết hơn về bạc đạn.
Thông tin vòng bi KOYO 6309 N
-
Tên sản phẩm: Vòng bi KOYO 6309 N
-
Loại sản phẩm: Vòng bi cầu rãnh sâu một dãy, thiết kế mở, có rãnh hãm trên vòng ngoài
-
Kích thước:
- Đường kính trong: 45mm
- Đường kính ngoài: 100mm
- Độ dày: 25mm
-
Tải trọng động cơ bản (Cr): 61.1 kN
-
Tải trọng tĩnh cơ bản (C₀r): 29.5 kN

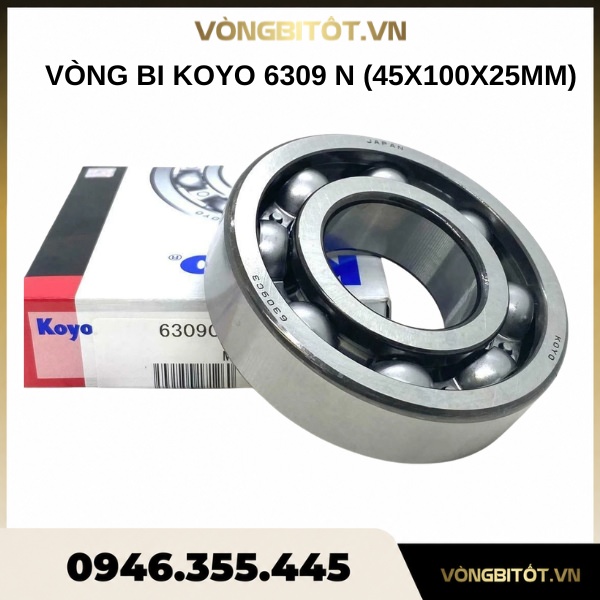

Ảnh vòng bi KOYO 6309 N
Thông số kỹ thuật của vòng bi cầu rãnh sâu KOYO 6309 N
Ngoài kích thước và tải trọng cơ bản, KOYO 6309 N còn có thêm các chỉ số kỹ thuật ảnh hưởng trực tiếp đến tốc độ vận hành và tuổi thọ khi lắp thực tế. Bảng dưới đây tổng hợp đầy đủ các thông số này theo công bố chính thức từ nhà sản xuất KOYO (JTEKT).

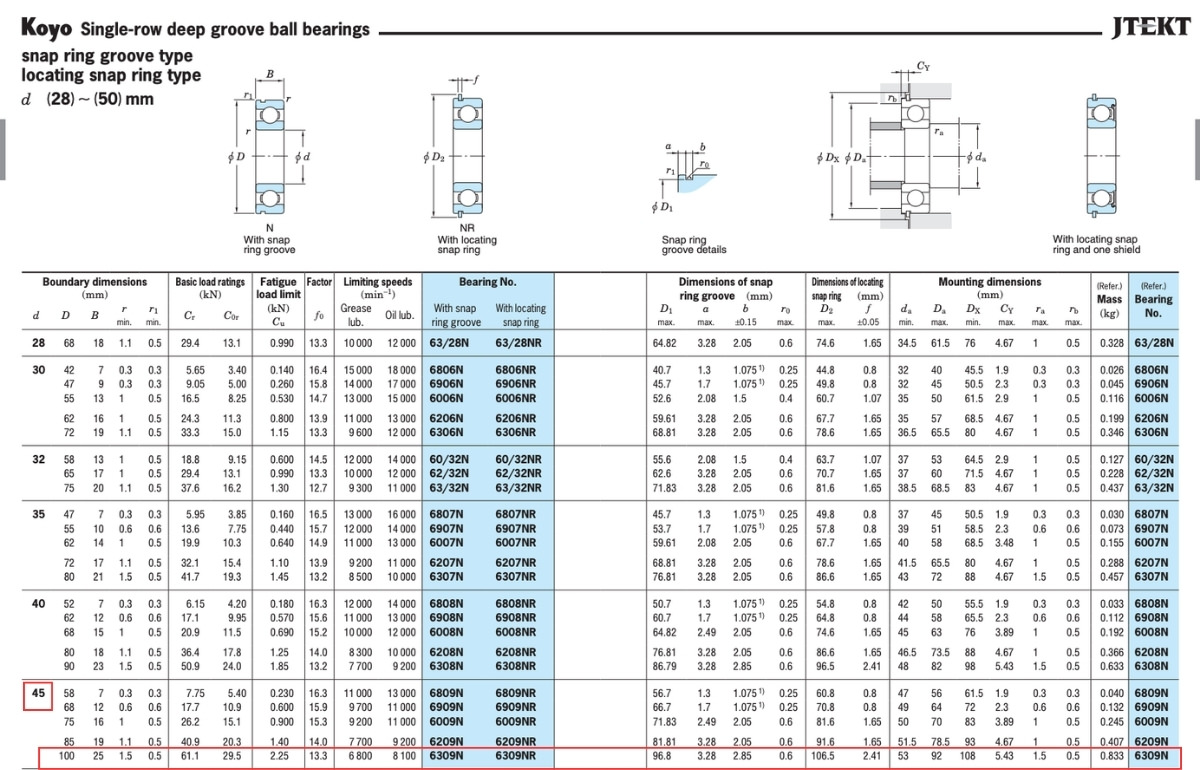

Ảnh thông số kỹ thuật của vòng bi cầu rãnh sâu KOYO 6309 N
Vòng bi KOYO 6309 N phù hợp ứng dụng cần định vị trục nhanh, tháo lắp bảo trì thường xuyên như motor điện, hộp số, máy nông nghiệp hoặc thiết bị công nghiệp cỡ trung. Tuy nhiên, việc chọn đúng vòng bi còn phụ thuộc vào tải trọng thực tế, tốc độ quay và kết cấu gối đỡ của từng thiết bị. Nếu quý khách muốn được tư vấn chi tiết, báo giá hay đặt hàng thì hãy liên hệ
Vòng Bi Tốt qua hotline 0946 355 445 để được hỗ trợ nhé.
