Tất tần tật về ray trượt tròn có đế

Đăng bởi: Đức Anh Trần - 11/08/2018 - 0 (comment)

Ray Trượt Tròn Có Đế

Ta có thể thấy được sự phát triển vượt bậc của xã hội trong 30 năm vừa qua về khoa học kỹ thuật. Trong đó có ý nghĩa quan trọng nhất là sự ra đời của máy tính điện tử, máy tự động và hệ thống máy tự động hóa.

Trong ngành công nghiệp nhẹ và nặng, hệ thống tự động hóa luôn là khâu quan trọng nhất. Nó giúp hạ chi phí nhân công lao động, có độ chính xác tuyệt đối, hoạt động liên tục không ngừng nghỉ, làm được những công việc khó khăn mà con người không làm được.

Và để các máy móc chuyển động trơn tru ít ma sát, nhẹ nhàng chính xác ta phải sử dụng công nghệ dẫn hướng. Tùy theo nhu cầu mà ta có thể dùng 2 dòng dẫn hướng sau:

- Hệ thống Ray Trượt Hiwin.

- Hệ thống Thanh Trượt TrònRay Trượt Tròn Có Đế.

Trong bài viết này ta sẽ tìm hiểu về hệ thống ray trượt tròn có đế, tại sao nó lại được dân cơ khí việt nam sử dụng nhiều đến thế.

Ray trượt tròn có đế

Mục lục
1. Ray Trượt Tròn Có Đế là gì
2. Thông số kỹ thuật
3. Ứng dụng trong ngành cơ khí chế tạo
4. Ưu điểm và khuyết điểm (Tại sao phải dùng ray trượt này)
5. Các loại kích thước ( hay dùng và ít dùng)
6. Giá Ray Trượt Tròn Có Đế
7. Mua Ray Trượt Tròn Có Đế ở đâu rẻ

Ray Trượt Tròn Có Đế là gì

Ray Trượt Tròn Có Đế là dòng dẫn hướng đơn giản với thiết kế tròn bên trên và lớp đế vững chắc bên dưới giúp bắt chặt và cố định vào bề mặt máy, chi tiết. Phần bên trên có thiết kế thanh tròn được gọi là Thanh Trượt Tròn . Lớp đế bên dưới được thiết kế hơi lõm xuống để bao trọn thanh trượt tròn bên trên. Cả hai được liên kết với nhau bằng những con ốc đâm xuyên từ dưới lên trên, đi sâu vào một nửa lõi thanh thép tròn.

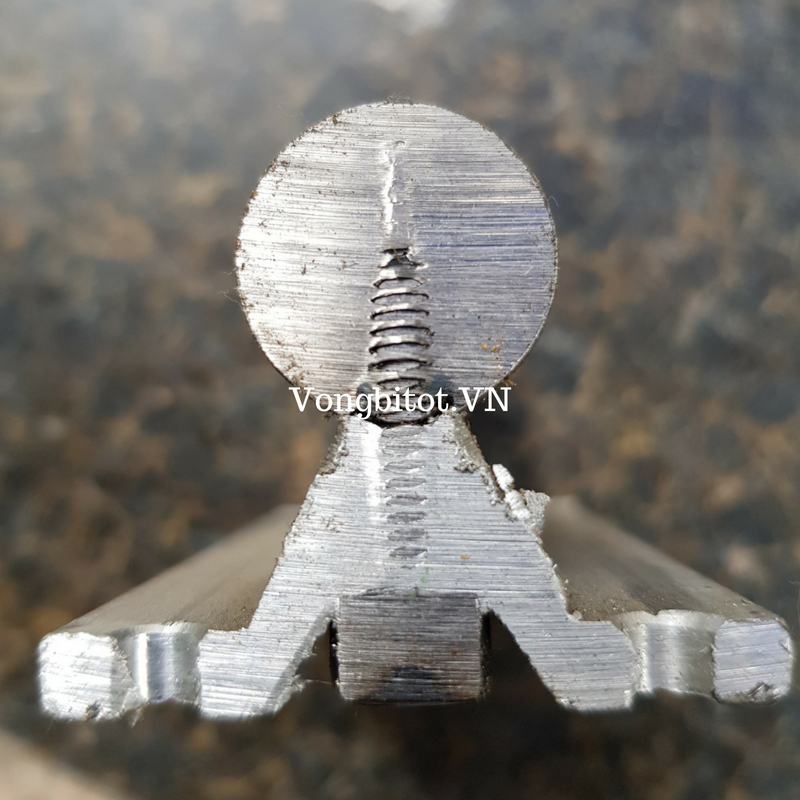

Cấu tạo ray trượt tròn có đế

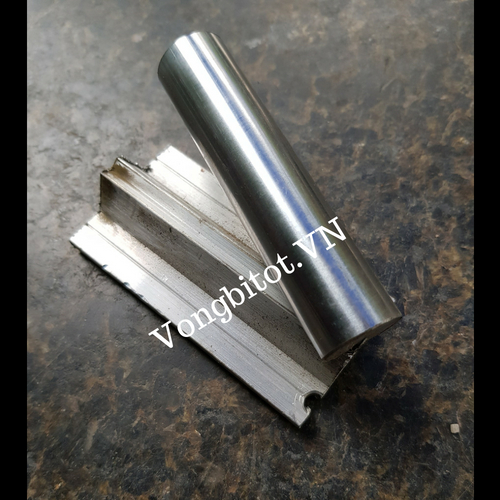

Cấu tạo ray trượt tròn có đế

Như ảnh các bạn vừa xem thanh trượt tròn bên trên được bắt cực kì chắc chắn vào lớp thanh đế bên dưới, và cứ cách 20-30cm lại có 1 lớp ốc đâm xuyên 1/2 thậm chí 2/3 thanh thép bên trên. Điều này cho phép ray trượt tròn có đế hoạt động tốt ngay cả khi được treo ngược từ trên xuống, hay dựng đứng vuông góc mặt đất. Tất nhiên là khi sử dụng trong 2 trường hợp trên ta phải cân nhắc tới tải trọng cho phép của thiết bị.

Thông số kỹ thuật của Ray Trượt Tròn Có Đế

- Chất liệu: Gcr15

- Độ cứng: HRC58 ± 2

- Độ chính xác: G6

- Độ cong: dưới 5μM/100mm

- Độ dày lớp mạ Chrome: 30μM

- Bề mặt cứng dày 0.8μ - 3mm

- Đường kính trục: 6mm đến 50mm

kích thước ray trượt tròn có đế

Ứng dụng trong ngành cơ khí chế tạo

Khi nhắc tới công việc của ngành cơ khí thì ta liên tưởng ngay tới sắt thép, một công việc liên quan tới tiện, phay, bào, hàn, gia công vật liệu … Ngành Cơ khí chế tạo máy đơn giản như chính cái tên của mình - ngành chế tạo ra máy móc và thiết bị sản xuất.

Các kỹ sư chế tạo máy phải thiết kế và lên bản vẽ các loại máy móc, thiết bị như: máy sản xuất mì ăn liền, máy sản xuất bánh, kẹo, máy đóng gói, đóng chai, đóng hộp, máy khoan cnc, máy phay cnc, máy tiện cnc v.v... Từ những chiếc máy nhỏ gọn phục vụ cho nhu cầu cá nhân cho tới những máy móc lớn phục vụ cho các nhà máy thủy điện, nhiệt điện, xi măng, đóng tàu ...

Mỗi một thiết kế là một kết tinh trí tuệ của các kỹ sư, người thiết kế ra nó. Không dễ dàng để được chia sẻ nhưng Vòng Bi Đức Thiện xin phép đưa ra một số ứng dụng dành riêng cho ray trượt tròn có đế.

ứng dụng ray trượt tròn có đế

ứng dụng ray trượt tròn có đế

ứng dụng ray trượt tròn có đế

Từ đơn sơ cho tới phức tạp, từ vài triệu cho tới trặm triệu, vài tỷ 1 chiếc máy.

Ưu điểm và khuyết điểm của ray trượt tròn có đế

- Ưu điểm:

+ Chịu lực tốt.

+ Chuyển động trơn trượt, nhẹ nhàng.

+ Ma sát thấp.

+ Giá thành rẻ.

+ Dễ thiết kế, lắp đặt.

+ Chắc chắn, vững trãi không bị cong vênh dù hành trình làm việc dài trên 3m.

+ Linh kiện sử dụng cùng như hộp trượt tròn hở dễ dàng thay thế, tái sử dụng.

Phẫu thuật hộp trượt tròn hở

- Khuyết điểm

+ Chính xác chưa tốt khi dùng riêng 1 thanh trượt.

+ Khi sử dụng ray trượt ở vị trí đứng hay treo ngược phải tính toán chi tiết về tải trọng thiết bị (linh kiện sử dụng cùng để gắn kết vào chi tiết máy là hộp trượt tròn hở, có thể không tải được).

Nói chung là khó có thể đòi hỏi nhiều ở một sản phẩm vừa rẻ, bền lại ứng dụng đa dạng như ray trượt tròn có đế.

Nếu bạn biết ray trượt tròn có đế còn khuyết điểm nào nữa thì comment bên dưới nhé.

Các kích thước của ray trượt tròn có đế

Kích thước của ray trượt được tính bằng đường kính trục của thanh trượt tròn bên trên. Có các size như sau:

+ Ray trượt có đế Φ12

+ Ray trượt có đế Φ16

+ Ray trượt có đế Φ20

+ Ray trượt có đế Φ25

+ Ray trượt có đế Φ30

+ Ray trượt có đế Φ35

+ Ray trượt có đế Φ40

+ Ray trượt có đế Φ50

Trong đó được sử dụng nhiều nhất tại Việt Nam là ray trượt tròn có đế Φ20 và Φ25.

Giá của ray trượt tròn có đế

+ Ray trượt có đế Φ12 : 300.000/1m

+ Ray trượt có đế Φ16 : 350.000/1m

+ Ray trượt có đế Φ20 : 400.000/1m

+ Ray trượt có đế Φ25 : 500.000/1m

+ Ray trượt có đế Φ30 : 600.000/1m

Lưu ý: khi mua nguyên cây chiều dài 4m sẽ được chiết khấu thêm, vui lòng add zalo hoặc gọi trực tiếp để biết giá

Hotline: 0939.869.866

Mua ray trượt tròn có đế ở đâu rẻ

Nếu ở Hà Nội các bạn có thể tới thẳng công ty của chúng tôi theo địa chỉ:

Vòng bi Đức Thiện

Địa chỉ: 110 Lạc Nghiệp (57/343 Trần Khát Chân cũ), Hai Bà Trưng, Hà Nội.

Mọi thắc mắc quý khách vui lòng email hoặc gọi cho chúng tôi để có giá chuẩn nhất :

Email: business@vongbitot.vn

Hotline: 0939.869.866

Sự hài lòng của khách hàng là thành công của chúng tôi.
