BĂNG TẢI CON LĂN BI CẦU TRONG NGÀNH CÔNG NGHIỆP

+ Cách thức băng tải con lăn bi cầu hoạt động, ưu điểm và khuyết điểm của chúng.

+ Sử dụng con lăn bi cầu nào chịu tải tốt nhất? và giá thành của chúng thế nào?

Tất cả đều có trong bài viết này.

Tác giả: Đức Trần Anh Ngày đăng: 23/05/2019

Băng tải con lăn bi cầu | Tại sao sử dụng con lăn bi cầu | Ưu điểm và khuyết điểm | Giá như thế nào | Mua con lăn bi cầu ở đâu

Băng tải hay còn gọi là băng chuyền được hiểu là một hệ thống dùng để vận chuyển các sản phẩm từ nơi này sang nơi khác, từ vị trí A sang vị trí B. Thay vì vận chuyển sản phẩm bằng sức người vừa tốn thời gian, chi phí nhân công lại rườm rà trong quản lý thì băng tải có thể giải quyết điều này.
Nó giúp tiết kiệm số lượng nhân công lao động, giảm thời gian và tăng năng suất lao động.

Băng tải con lăn bi cầu

Hệ thống băng tải sử dụng con lăn bi cầu có khả năng điều chỉnh hướng di chuyển của sản phẩm như xoay, đẩy ngang, đẩy dọc. Nó là giải pháp phù hợp cho việc vận chuyển sản phẩm có trọng lượng từ nhẹ, trung bình đến rất nặng.

Con lăn bi cầu có thể sử dụng được trong môi trường thông thường cho tới các môi trường có hóa chất ăn mòn, bụi bặm, v.v...

Với trọng lượng nhẹ con lăn bi cầu có thể được chế tạo thành những khung băng tải nhỏ gọn, dễ dàng gấp lên hay duỗi ra theo mục đích sử dụng.

Tại sao sử dụng con lăn bi cầu

Trước hết ta hãy xem về cấu tạo của con lăn bi cầu:

Con lăn bi cầu là một viên bi thép được bao bọc bởi một cụm đỡ bằng thép, cụm đỡ này cố định viên bi bằng cách bao bọc 2/3 viên bi thép chỉ để hở 1/3 bên trên. Bên dưới là rất nhiều các viên bi thép loại nhỏ khoảng 1mm.

Khi tác dụng lực lên con lăn bi cầu thì lực được phân tán ra nhiều hướng:

+ Để sử dụng tốt nhất và hiệu quả nhất, con lăn bi cầu thường được lắp từ 10 chiếc trở lên. Chính vì thế lực được phân tán ra các con lăn bi cầu trong cùng cụm trượt.

+ Lực tác dụng được giảm đi rất nhiều khi con lăn xoay theo hướng chuyển động của vật bên trên.

+ Lực được phân tán xuống rất rất nhiều viên bi thép bên dưới, chỉ có 1 phần lực tác dụng vào cụm đỡ.

Mời các bạn xem thông số kỹ thuật của từng con lăn bi cầu với các kích thước khác nhau:

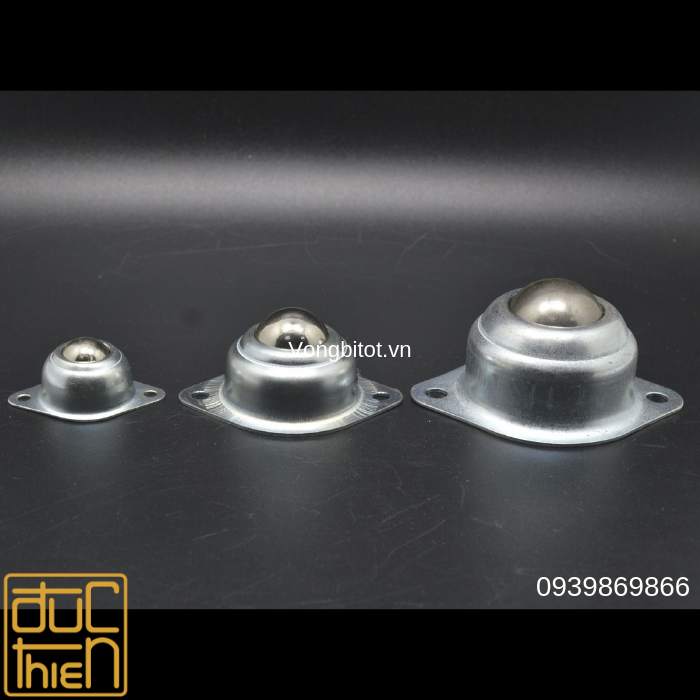

Con lăn bi cầu CY15:

+ Chất liệu: Thép chịu lực.

+ Con lăn chính: Viên bi thép 15mm.

+ Tải trọng: 10Kg.

+ Chiều cao: 21mm.

+ Chiều dài cụm đỡ bên ngoài: 50mm.

+ Khoảng cách giữa 2 tâm lỗ: 40mm.

Con lăn bi cầu CY25:

+ Chất liệu: Thép chịu lực.

+ Con lăn chính: Viên bi thép 25mm.

+ Tải trọng: 25Kg.

+ Chiều cao: 30mm.

+ Chiều dài cụm đỡ bên ngoài: 70mm.

+ Khoảng cách giữa 2 tâm lỗ: 55mm.

Con lăn bi cầu CY31:

+ Chất liệu: Thép chịu lực.

+ Con lăn chính: Viên bi thép 30mm.

+ Tải trọng: 60Kg.

+ Chiều cao: 40mm.

+ Chiều dài cụm đỡ bên ngoài: 86mm.

+ Khoảng cách giữa 2 tâm lỗ: 70mm.

Tùy vào tải trọng của con trượt mà ta sẽ thiết kế băng tải con lăn sao cho hợp lý.

Ưu điểm của con lăn bi cầu

+ Chuyển động linh hoat.

+ Dễ dàng lắp đặt và sử dụng tùy theo yêu cầu chịu lực khác nhau.

+ Giá thành rẻ.

Con lăn bi cầu được sử dụng rộng rãi trong các hệ thống truyền dẫn, hệ thống cấp liệu, hệ thống xử lý, máy móc chế biến và thiết bị phụ trợ máy móc đóng gói.

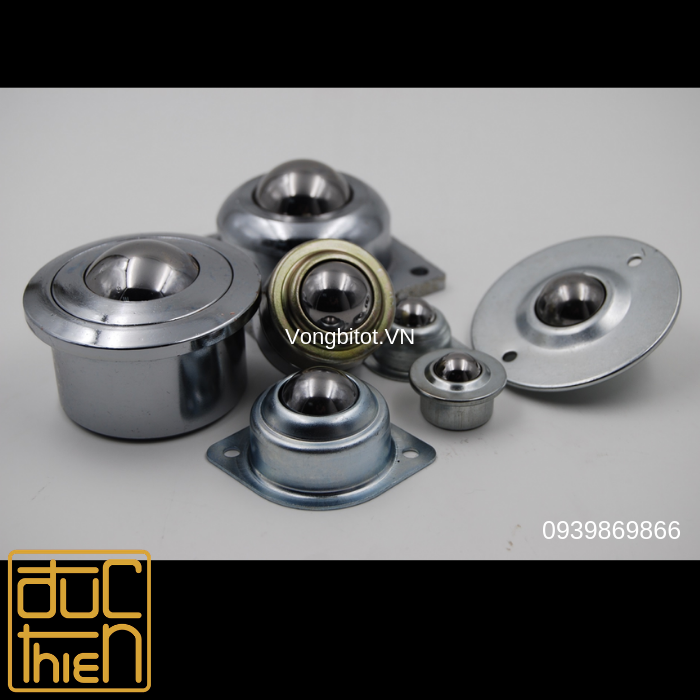

Có rất nhiều loại con lăn bi cầu nhưng phổ biến nhất là con lăn bi cầu CY15, CY25, CY31.

Nếu bạn cần các loại con lăn khác xin vui lòng tham khảo bài viết sau: Các loại con lăn bi cầu trong ngành công nghiệp
