Con trượt HIWIN HGW30CC là khối trượt vuông loại cao, có cánh rộng hai bên thuộc dòng HG Series của HIWIN, được thiết kế cho hệ dẫn hướng tuyến tính chính xác. Con trượt có kích thước 97.4 × 90 × 42 mm (dài × rộng × cao), với khoảng cách 2 lỗ bắt vít 52 × 72 mm, phù hợp lắp trên ray vuông HIWIN size 30. Điểm nổi bật là kết cấu chắc chắn, chịu tải đa hướng lớn, góc tiếp xúc 45°, vận hành ổn định, ma sát nhỏ và độ chính xác cao, lý tưởng cho máy CNC và hệ thống tự động hóa công nghiệp. Để tham khảo thêm thông tin về con trượt, hãy kéo xuống dưới nhé.
Thông tin con trượt vuông HIWIN HGW30CC
-
Tên sản phẩm: Con trượt vuông HIWIN HGW30CC (HGW 30/ W30C)
-
Kích thước:
- Chiều dài: 97,4mm
- Chiều rộng: 90mm
- Chiều cao: 42mm
-
Tải động định mức: 48.500N
-
Tải tĩnh định mức: 71.870N
-
Dòng sản phẩm: con trượt vuông bản rộng có cánh với 4 lỗ bắt vít
-
Cấp chính xác: C, H, P (tùy chọn)
-
Cấp tải trọng: Tải trước nhẹ (Z0), Tải trước trung bình (ZA), Tải trước nặng (ZB)
-
Quy cách đặt hàng: Model + tải trước + cấp chính xác (Ví dụ HGW30CCZ0H, HGW30CCZAH)

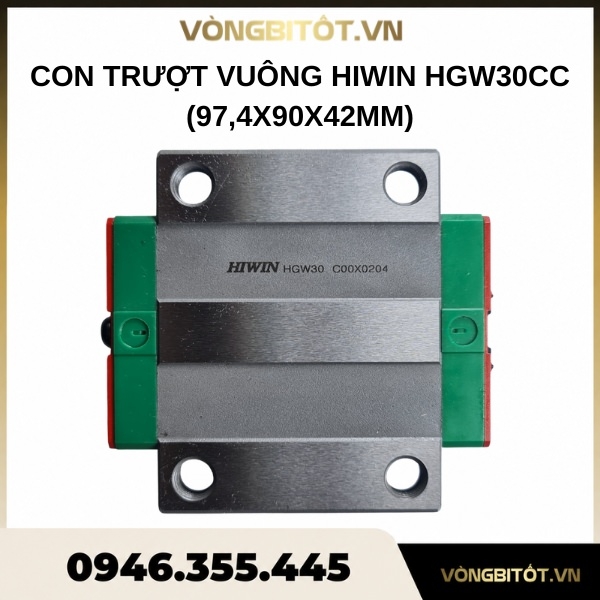

Ảnh con trượt vuông HIWIN HGW30CC
Thông số kỹ thuật con trượt HIWIN HGW30CC
Dưới đây là bảng vẽ thông số kỹ thuật của con trượt HIWIN HGW30CC, thể hiện đầy đủ kích thước lắp đặt, kích thước block trượt, vị trí lỗ bắt vít cũng như tải trọng làm việc. Những thông số này giúp quý khách dễ dàng đánh giá độ phù hợp của sản phẩm với từng hệ thống máy, từ đó lựa chọn chính xác và tối ưu hiệu suất vận hành.
Ảnh thông số kỹ thuật con trượt HIWIN HGW30CC
Nếu quý khách đang tìm con trượt vuông HIWIN HGW30CC chính hãng, giá tốt hãy liên hệ ngay Vòng Bi Tốt qua hotline 0946.355.445 để được tư vấn kỹ thuật và báo giá nhanh.
Vòng Bi Tốt cung cấp hàng mới 100%, nhập khẩu trực tiếp, hỗ trợ kiểm hàng và giao hàng toàn quốc. Với nhiều năm trong ngành cung cấp linh kiện cơ khí, chúng tôi cam kết sẽ giúp khách hàng tìm được sản phẩm đúng với nhu cầu.
