Con trượt vuông HIWIN HGL35HA là dòng con trượt vuông không cánh, block thân dài với chiều dài 138,2mm, rộng 70mm, chiều cao 48mm, kết hợp 4 lỗ bắt vít giúp lắp đặt chắc chắn trên nhiều hệ thống máy móc công nghiệp. Điểm nổi bật của HGL35HA nằm ở thiết kế block dài sử dụng cơ cấu bi tuần hoàn, cho khả năng chịu tải và chống rung tốt hơn so với các dòng block ngắn HIWIN thông thường. Ngoài ra, sản phẩm còn hỗ trợ nhiều cấp chính xác như C, H, P, đáp ứng đa dạng nhu cầu gia công và tự động hóa hiện đại. Kéo xuống dưới để tham khảo thêm thông tin về con trượt.
Thông tin con trượt vuông HIWIN HGL35HA
-
Tên sản phẩm: Con trượt vuông HIWIN HGL35HA
-
Thương hiệu: HIWIN
-
Kiểu block: Block dài, dạng vuông không cánh
-
Kích thước ray tương thích: Ray HGR35
-
Kích thước:
- Chiều dài: 138,2mm
- Chiều rộng: 70mm
- Chiều cao: 48mm
-
Tải động định mức: 77.900N
-
Định mức tải trọng tĩnh: 122.770
-
Số lỗ bắt vít: 4 lỗ
-
Cấp chính xác: C, H, P (tùy chọn)

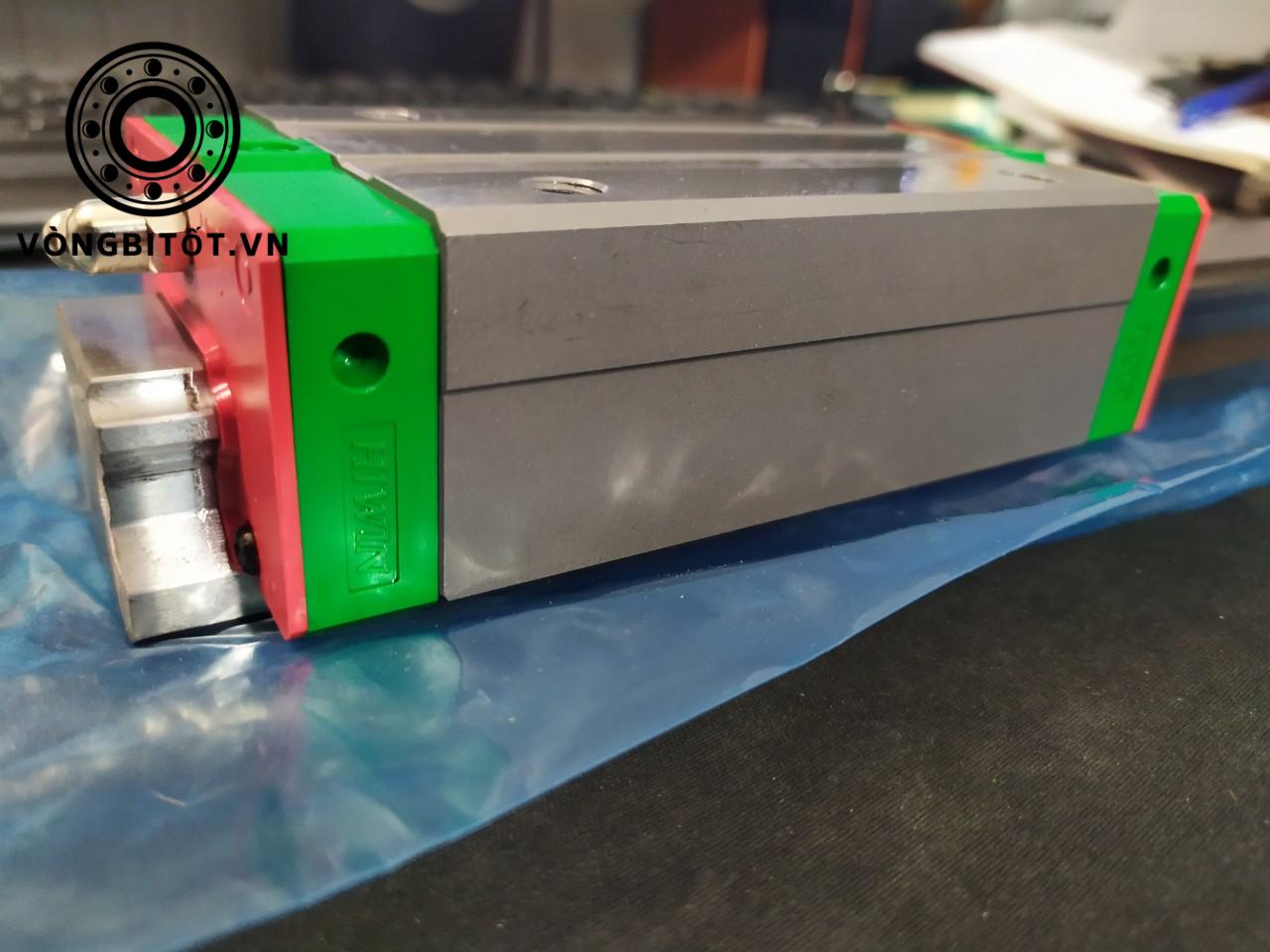

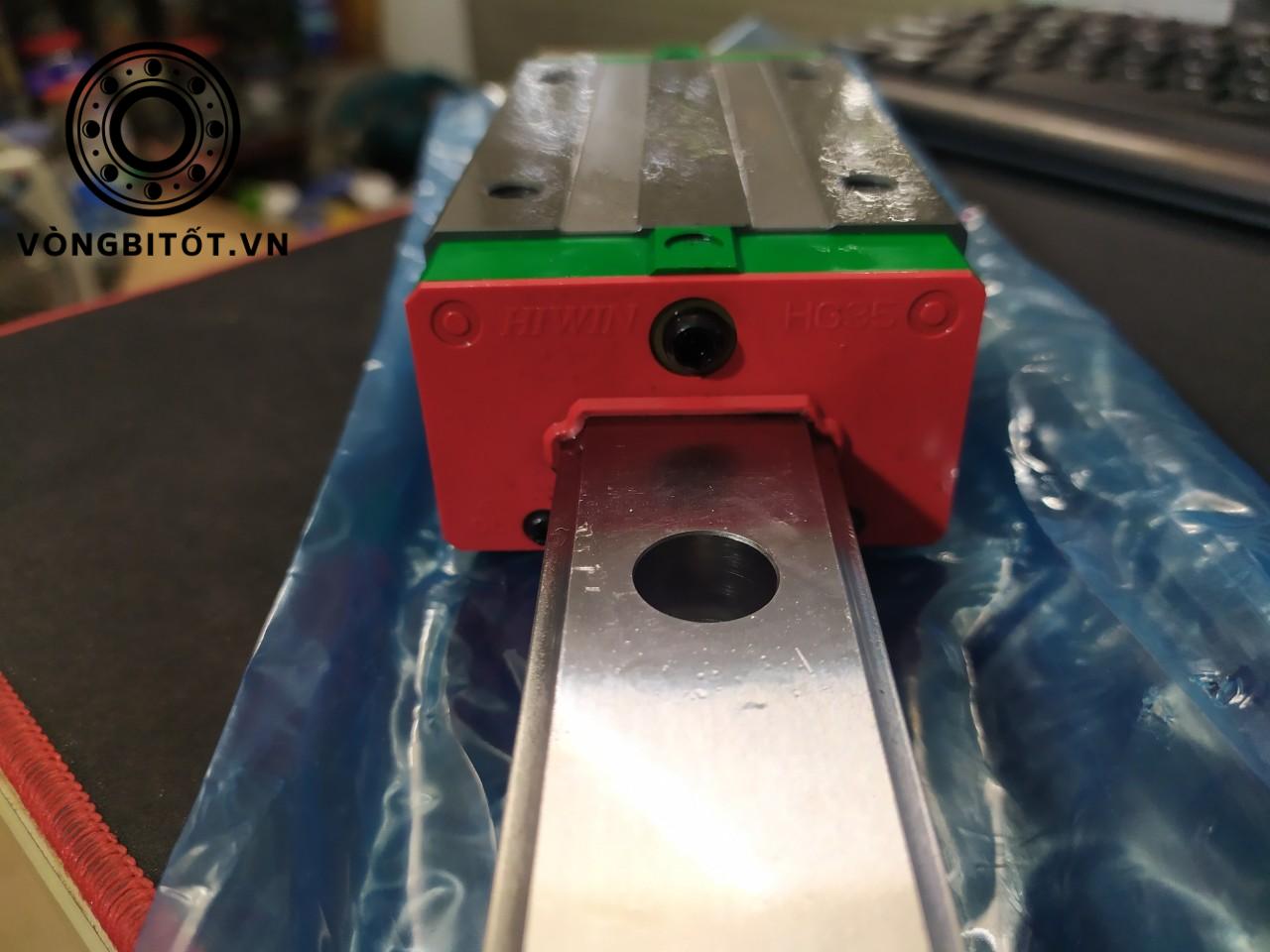

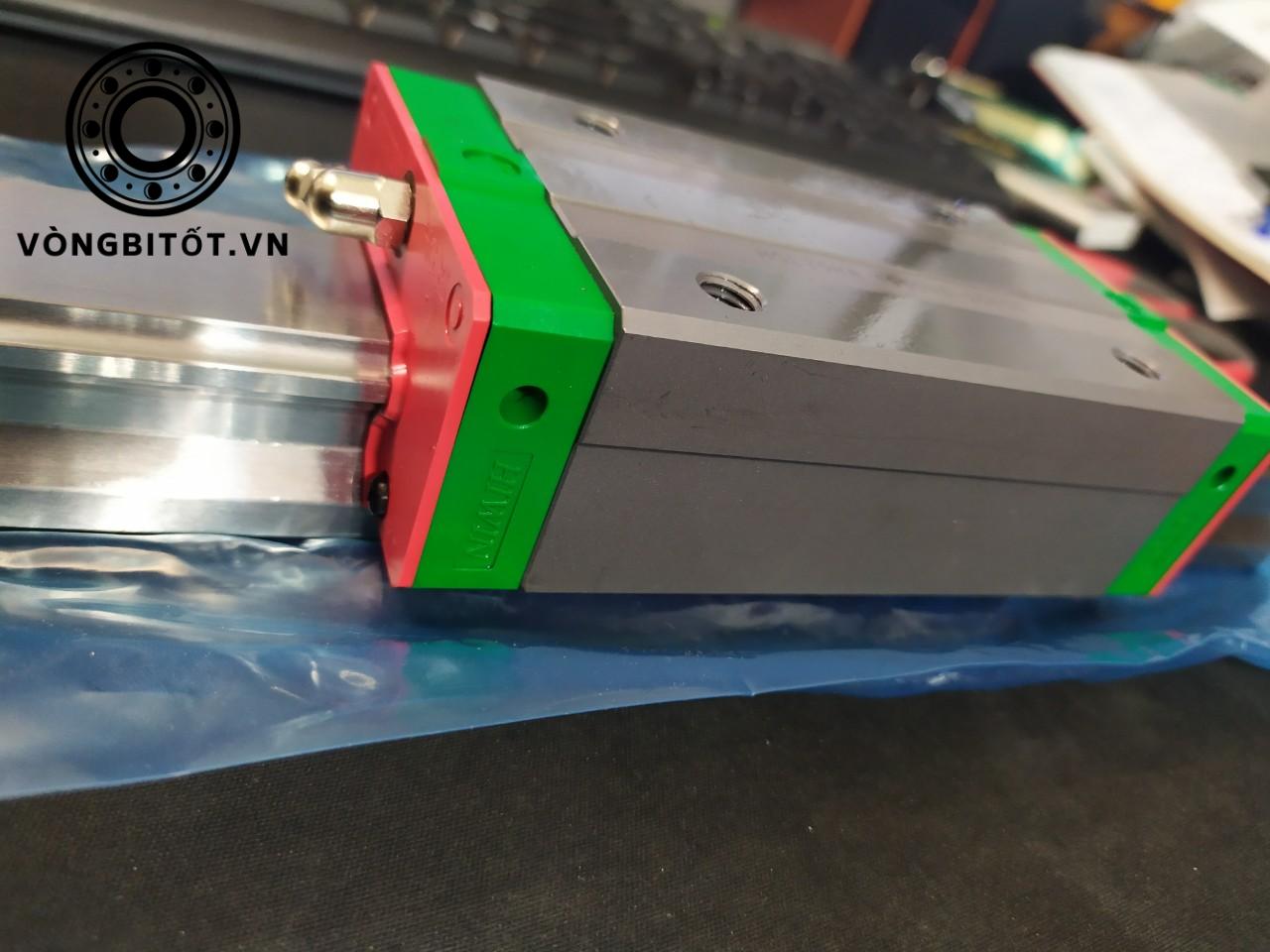

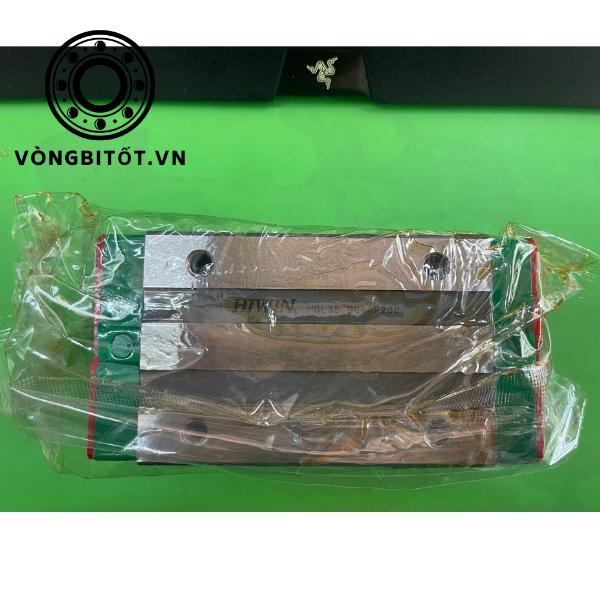

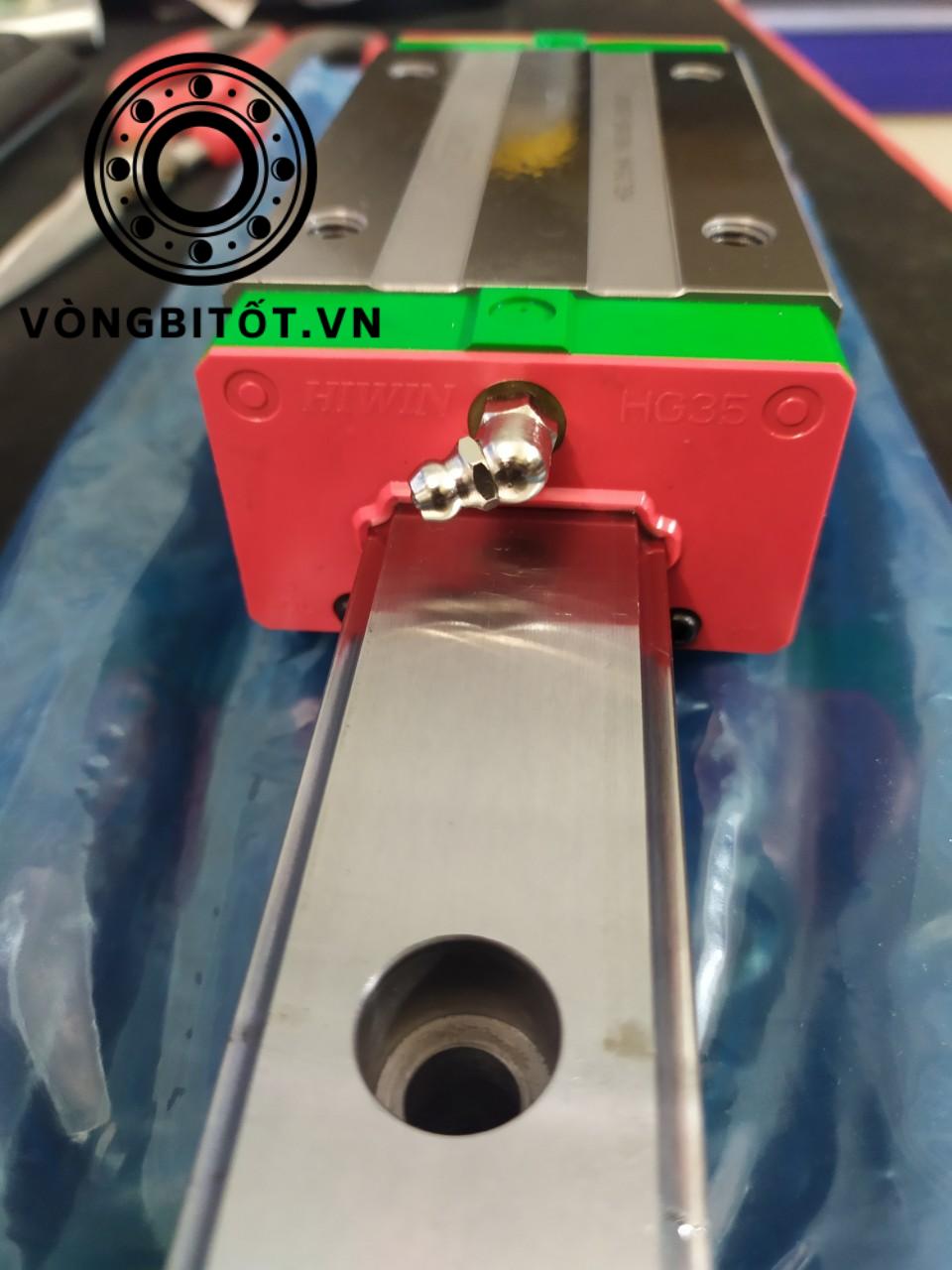

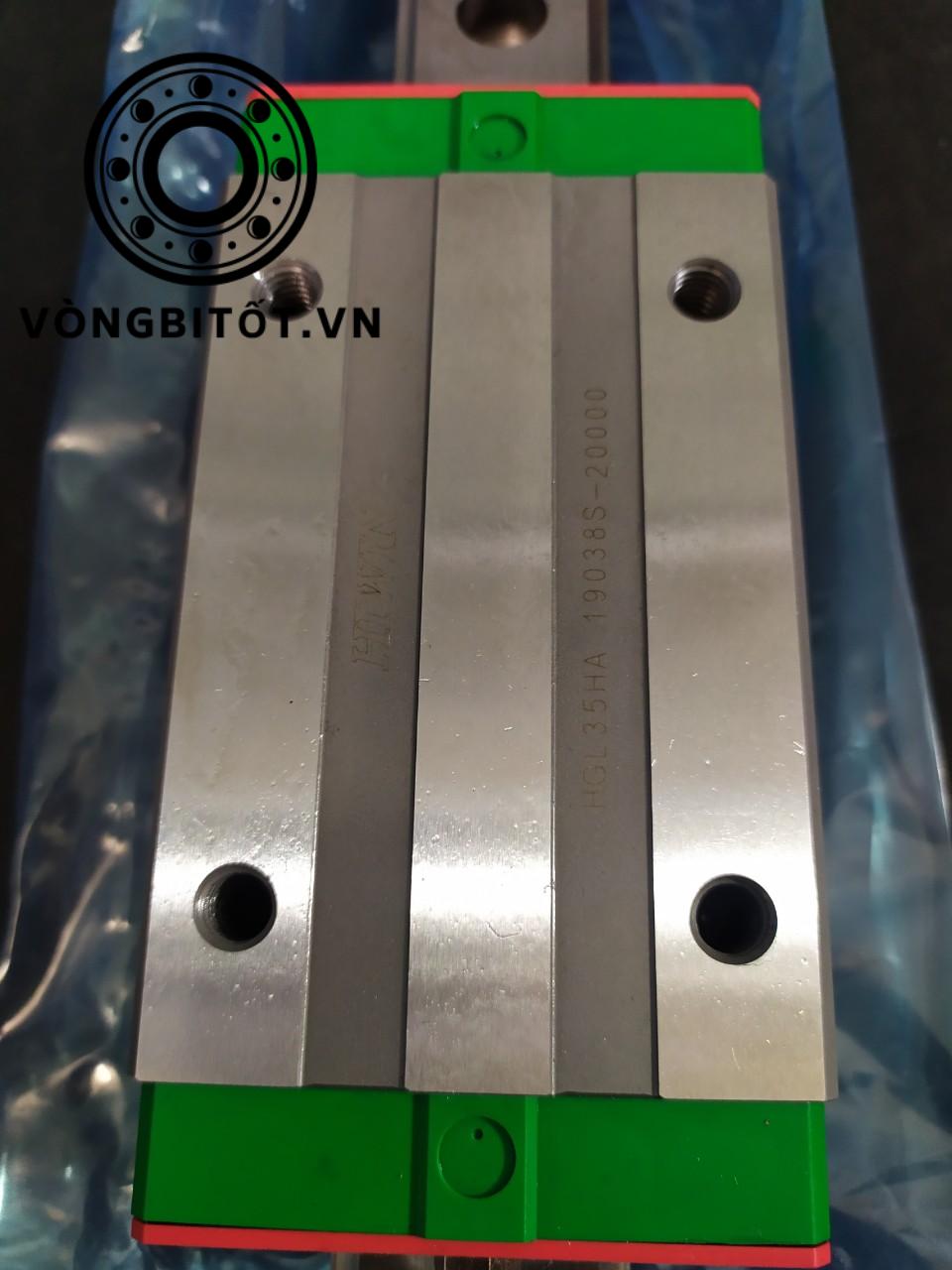

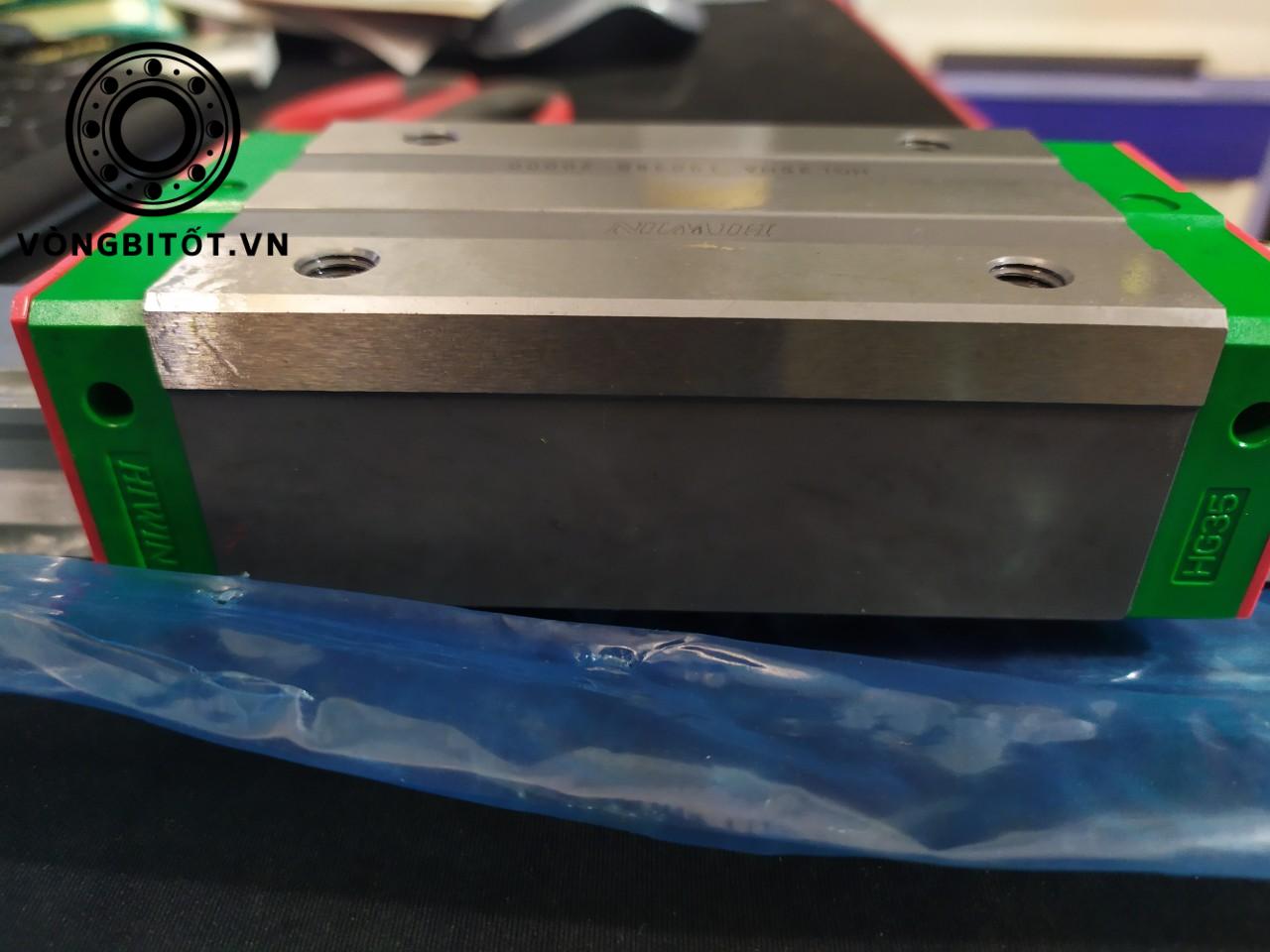

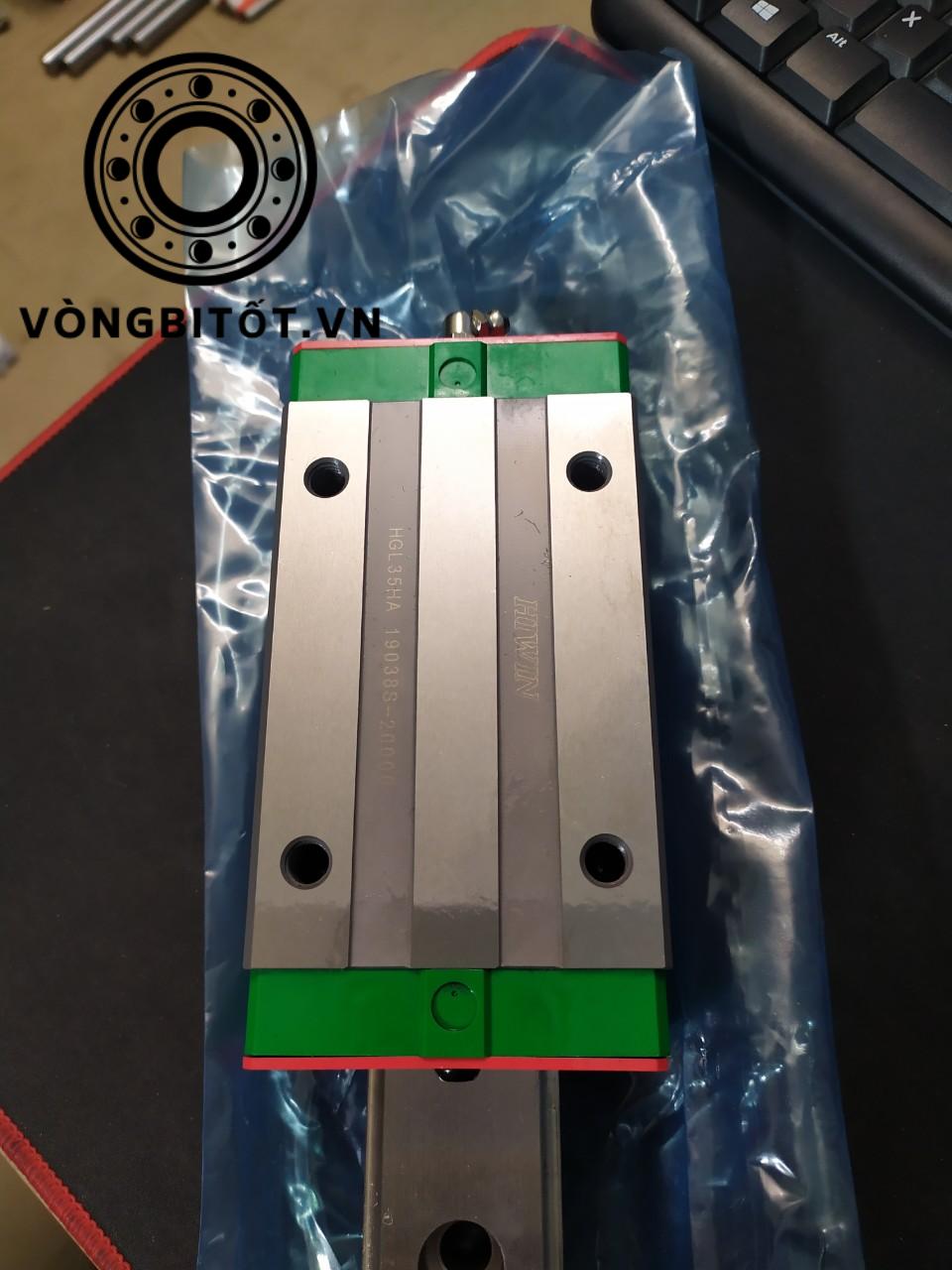

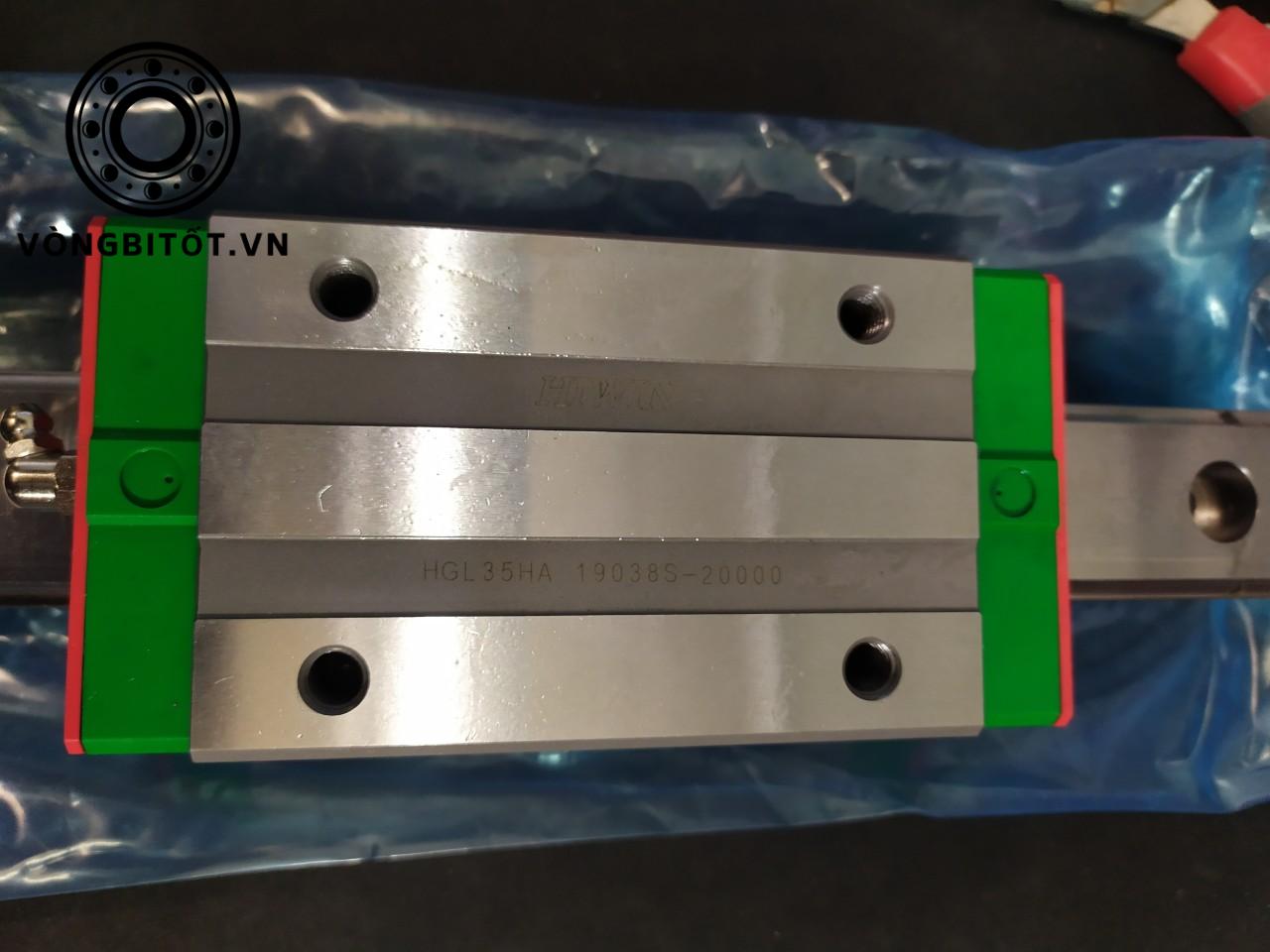

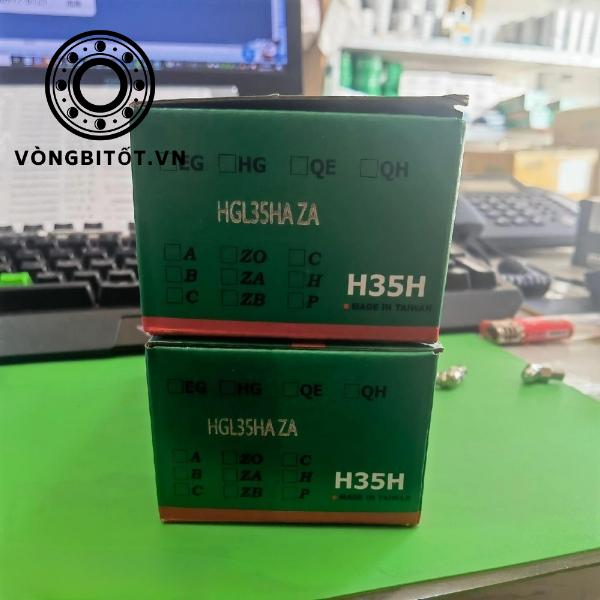

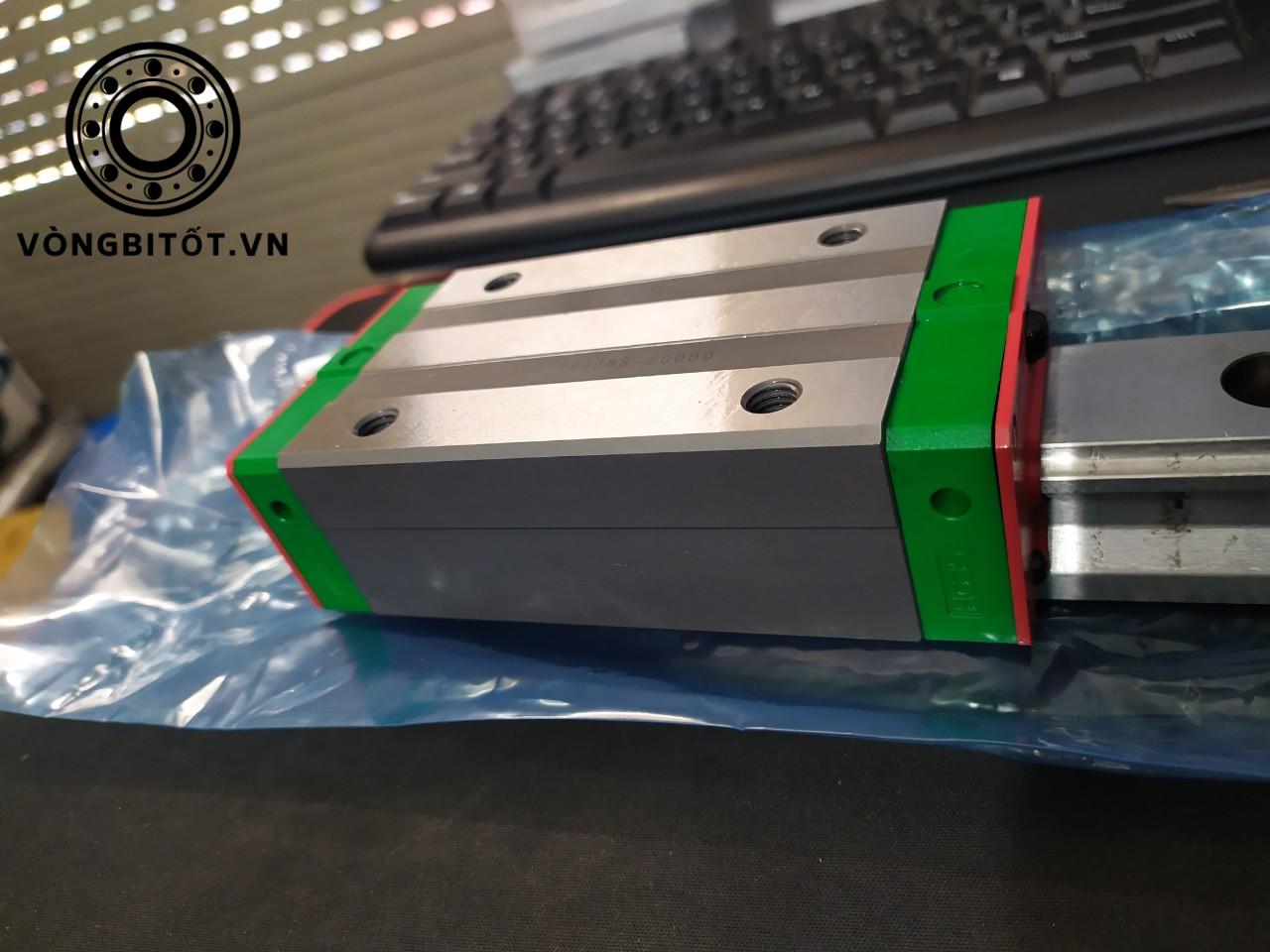

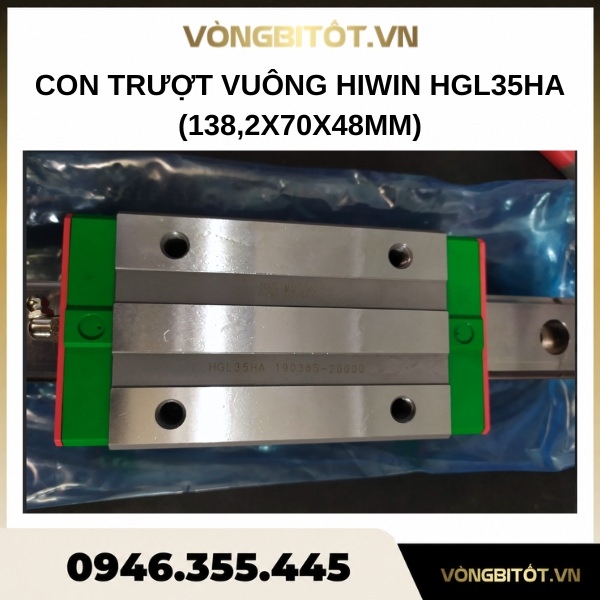

Ảnh con trượt vuông HIWIN HGL35HA
Thông số kỹ thuật con trượt HIWIN HGL35HA

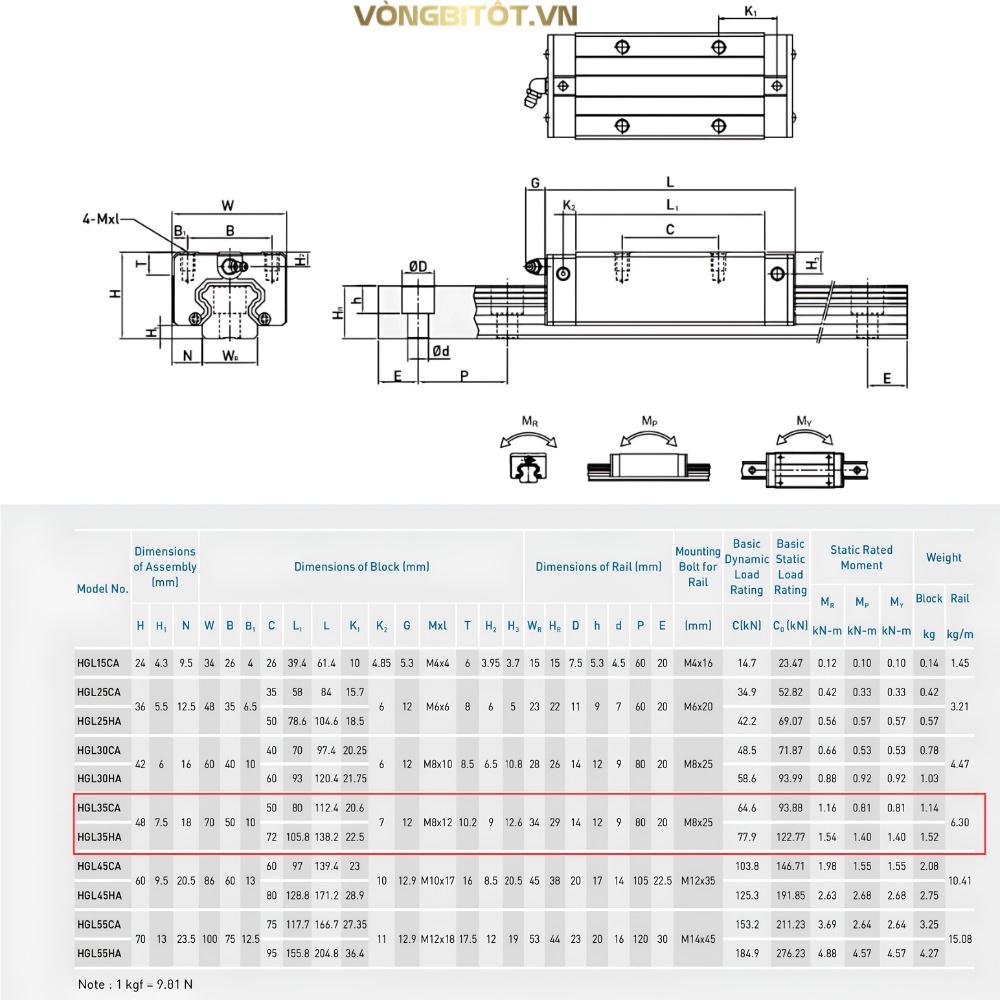

Để giúp quý khách hiểu rõ hơn về cấu tạo cũng như khả năng lắp đặt của con trượt HIWIN HGL35HA trong thực tế, việc nắm bắt chính xác các thông số kích thước là rất quan trọng. Dưới đây là bản vẽ kỹ thuật chi tiết thể hiện đầy đủ kích thước của sản phẩm, giúp bạn dễ dàng tham khảo và lựa chọn phù hợp cho từng ứng dụng.
Ảnh thông số kỹ thuật con trượt HIWIN HGL35HA
Với thiết kế block dài chắc chắn, cơ cấu bi tuần hoàn êm ái và độ cứng vững vượt trội, con trượt HIWIN HGL35HA đáp ứng tốt nhiều ứng dụng trong ngành cơ khí, CNC và tự động hóa. Để đảm bảo chọn đúng model phù hợp với nhu cầu sử dụng, khách hàng nên được tư vấn kỹ thuật trước khi mua. Hãy liên hệ ngay
