Con trượt nhôm định hình là một phụ kiện quan trọng và gần như không thể thiếu trong các hệ thống lắp ghép thanh nhôm công nghiệp hiện nay. Sản phẩm được thiết kế tương thích với từng loại rãnh nhôm, giúp quá trình lắp đặt trở nên nhanh chóng, chính xác và chắc chắn hơn. Với chất liệu thép mạ niken chống gỉ, con trượt có khả năng làm việc ổn định trong môi trường nhà máy, khu công nghiệp và điều kiện vận hành liên tục. Cùng Vòng Bi Tốt khám phá chi tiết đặc điểm, cấu tạo và ứng dụng thực tế của con trượt nhôm định hình để lựa chọn giải pháp phù hợp nhất cho hệ thống của bạn.

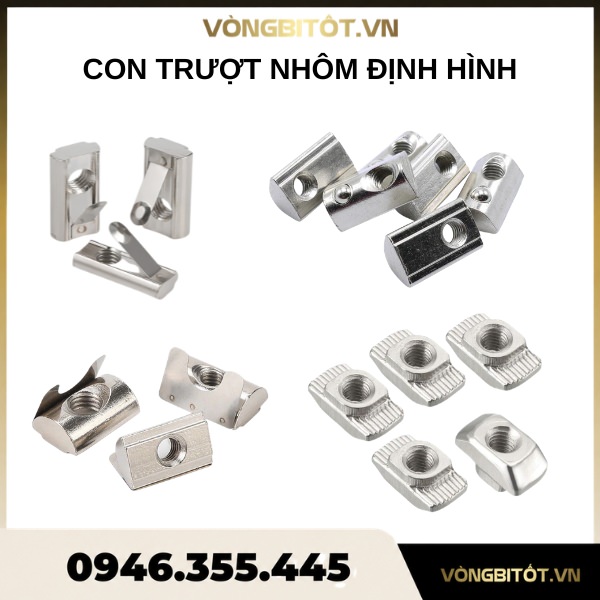

Ảnh con trượt nhôm định hình
Con trượt nhôm định hình là gì?
Con trượt nhôm định hình còn có các tên gọi khác như con trượt rãnh nhôm, con trở rãnh nhôm, con trượt bi nhôm, đai ốc trượt bi là phụ kiện quan trọng dùng để lắp ghép, kết nối các thanh nhôm định hình với nhau, tạo thành khung cấu trúc cơ khí đa dạng. Thay vì khoan bắt trực tiếp vào thân nhôm, con trượt cho phép tạo ren ngay trong rãnh, giúp việc lắp ráp trở nên linh hoạt và hạn chế làm hỏng kết cấu nhôm.
Cấu tạo của con trượt thường gồm thân kim loại (thép hoặc inox tùy loại) và phần bi hoặc gờ định vị để bám chắc vào rãnh T-slot của nhôm. Khi siết bulong, con trượt sẽ “ăn” vào rãnh và cố định vị trí theo điểm mong muốn. Nhờ đó, người dùng có thể điều chỉnh vị trí lắp đặt dễ dàng trước khi siết chặt hoàn toàn. Trong thực tế, con trượt được dùng nhiều trong bàn thao tác, khung máy CNC, băng tải và các hệ thống tự động hóa cần thay đổi cấu trúc nhanh chóng.
Đặc điểm của con trượt rãnh nhôm
Con trượt rãnh nhôm là chi tiết cơ khí có cấu tạo và chức năng khá đặc thù trong hệ nhôm định hình. Dưới đây là những đặc điểm quan trọng giúp nhận biết và ứng dụng đúng sản phẩm trong thực tế lắp ráp:
- Chất liệu cơ khí bền chắc: Thường được sản xuất từ thép hợp kim hoặc thép carbon, giúp chịu lực tốt trong các kết cấu khung máy và hệ thống công nghiệp.
- Bề mặt xử lý mạ kẽm: Lớp mạ kẽm giúp hạn chế gỉ sét, tăng khả năng chống ăn mòn khi làm việc trong môi trường bụi, ẩm hoặc dầu công nghiệp.
- Thiết kế tương thích rãnh T-slot: Hình dạng được gia công chính xác để lắp vừa rãnh nhôm định hình, đảm bảo độ khớp cao và hạn chế rung lắc khi vận hành.
- Khả năng trượt và cố định linh hoạt: Có thể di chuyển dọc theo rãnh để căn chỉnh vị trí, sau đó siết bulong để cố định chắc chắn tại điểm mong muốn.
- Đa dạng kiểu dáng và kích thước: Gồm nhiều loại như con trượt bi, con trượt chữ T, con trượt đai ốc, con trượt lá, con trượt hình thuyền… phù hợp từng hệ nhôm và tải trọng khác nhau.
- Hỗ trợ lắp ráp không cần gia công thêm: Giúp giảm việc khoan, hàn hoặc gia công trực tiếp lên thanh nhôm, tiết kiệm thời gian lắp đặt và dễ thay đổi kết cấu.
Phân loại con trượt nhôm định hình
Trong thực tế lắp ráp, con trượt nhôm định hình được thiết kế với nhiều kiểu khác nhau để phù hợp với từng hệ nhôm và yêu cầu chịu tải cụ thể. Dưới đây là các loại con trượt phổ biến hiện nay, giúp bạn dễ dàng lựa chọn đúng sản phẩm cho từng ứng dụng.

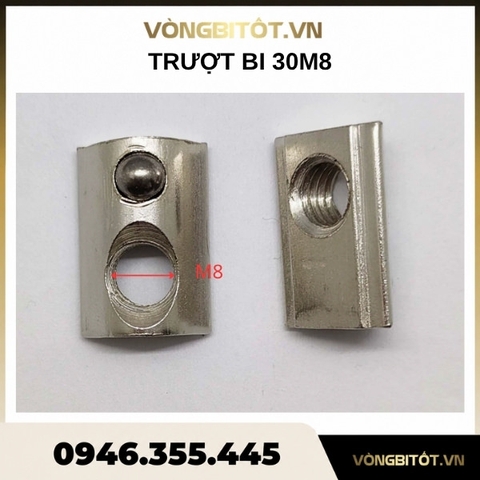

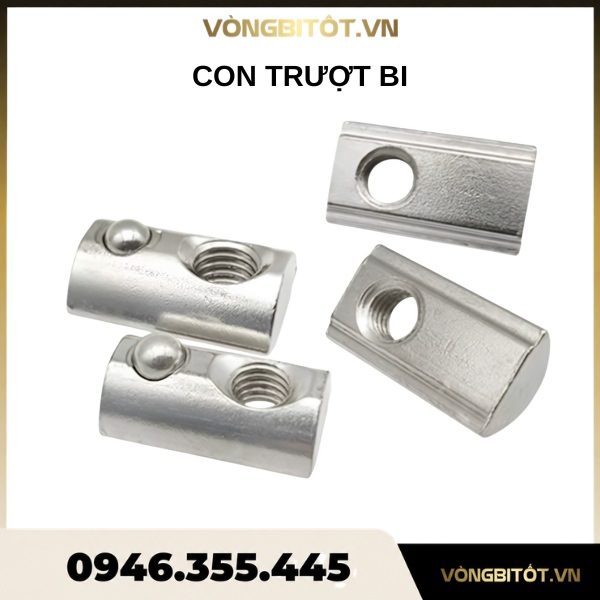

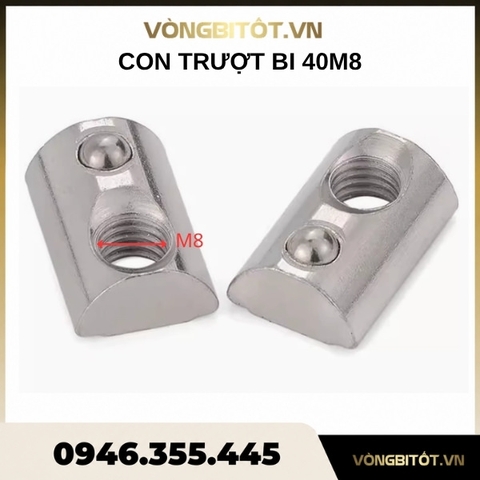

Con trượt bi
Con trượt nhôm định hình được thiết kế để lắp trực tiếp vào rãnh của thanh nhôm và có nhiều kích thước khác nhau nhằm phù hợp với từng hệ nhôm cụ thể. Nhờ cấu tạo dạng như một đai ốc trượt, linh kiện cho phép bulong liên kết chắc chắn nhưng vẫn có thể điều chỉnh vị trí linh hoạt dọc theo rãnh trong quá trình thi công.
Bên trong con trượt thường được tích hợp bi hoặc cơ cấu dẫn hướng, giúp việc trượt trong rãnh diễn ra ổn định và êm hơn. Điều này không chỉ hạn chế tình trạng kẹt, lệch khi lắp ráp mà còn giúp người dùng dễ dàng căn chỉnh chính xác vị trí, đảm bảo độ chắc chắn và thẩm mỹ cho hệ khung nhôm.

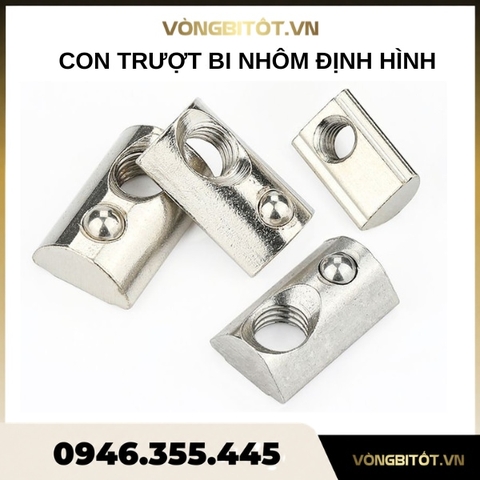

Ảnh con trượt bi nhôm định hình
Con trượt quả trám
Con trượt quả trám là phụ kiện dùng trong hệ nhôm định hình, có hình dáng thuôn dài giống quả trám và được thiết kế nhỏ gọn để lắp trực tiếp vào rãnh T-slot. Sản phẩm thường được chế tạo từ thép hoặc thép hợp kim, bề mặt mạ kẽm giúp tăng độ bền và hạn chế gỉ sét trong môi trường làm việc công nghiệp.
Điểm nổi bật của loại con trượt này là thiết kế không sử dụng bi nhưng vẫn đảm bảo độ chắc chắn khi liên kết. Nhờ cấu trúc đặc biệt, con trượt có thể xoay nhẹ trong rãnh nhôm, giúp dễ dàng căn chỉnh vị trí lắp đặt trước khi siết cố định bằng bulong, mang lại sự linh hoạt trong thi công.

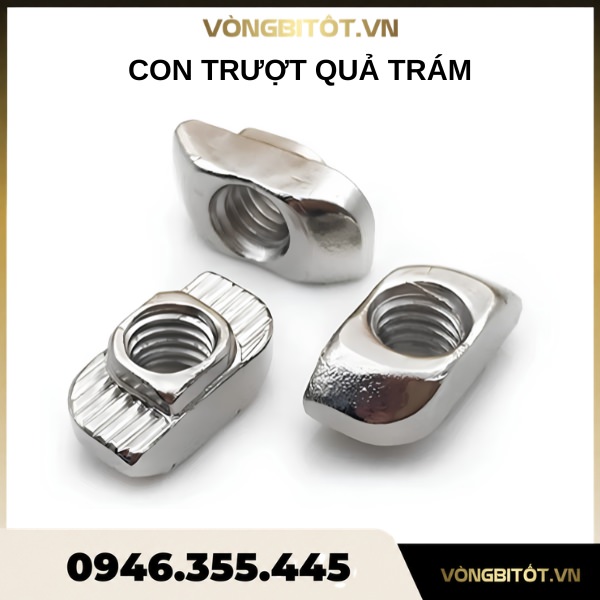

Ảnh con trượt quả trám

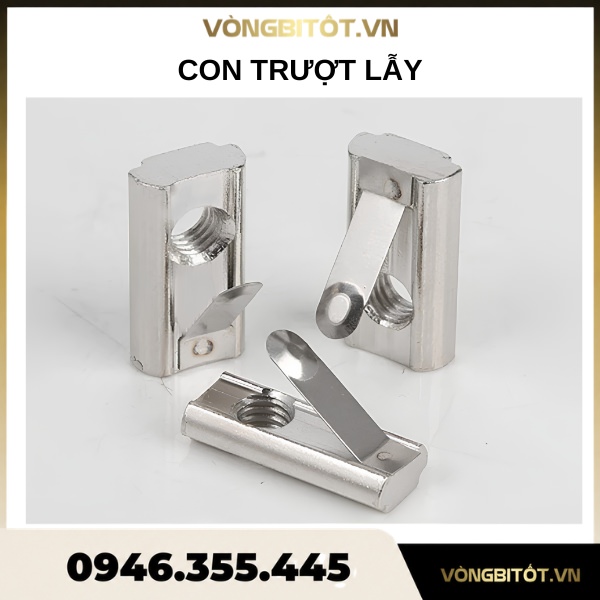

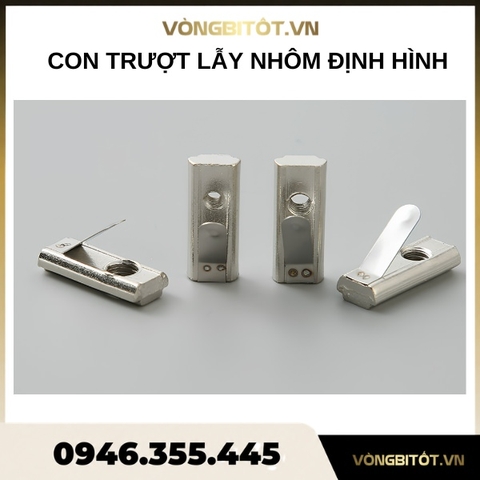

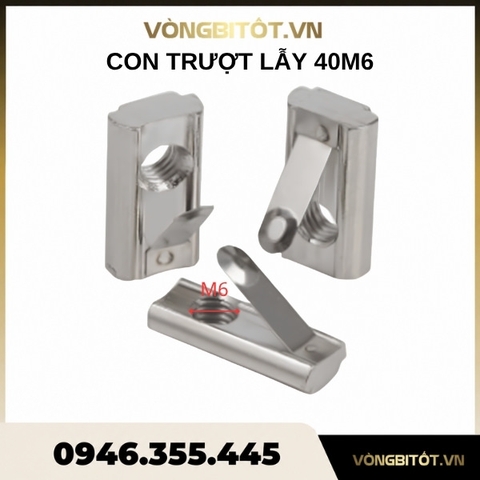

Con trượt lẫy
Con trượt lẫy là một loại phụ kiện dùng trong hệ nhôm định hình, được thiết kế đặc biệt để hỗ trợ quá trình lắp đặt trở nên nhanh chóng và an toàn hơn. Điểm nổi bật của sản phẩm nằm ở phần lẫy và rãnh giữ ở mặt trên con trượt, cho phép nó tự “khóa” lại khi được thả vào rãnh nhôm. Nhờ cơ chế này, con trượt không bị trôi hoặc rơi ra khỏi vị trí trong quá trình thao tác, giúp người dùng dễ dàng căn chỉnh và lắp ghép các chi tiết. Thiết kế này đặc biệt hữu ích khi thi công ở các vị trí khó, đảm bảo sự tiện lợi và chính xác.

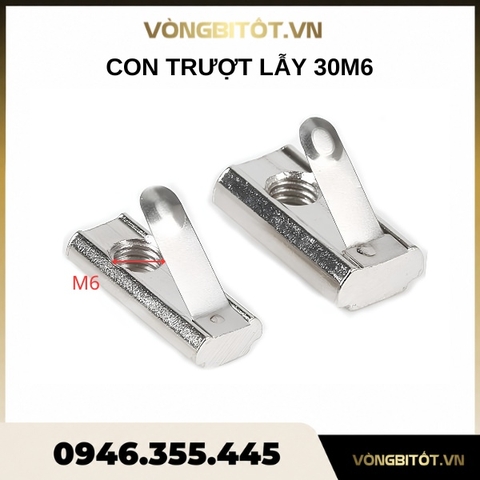

Ảnh con trượt lẫy

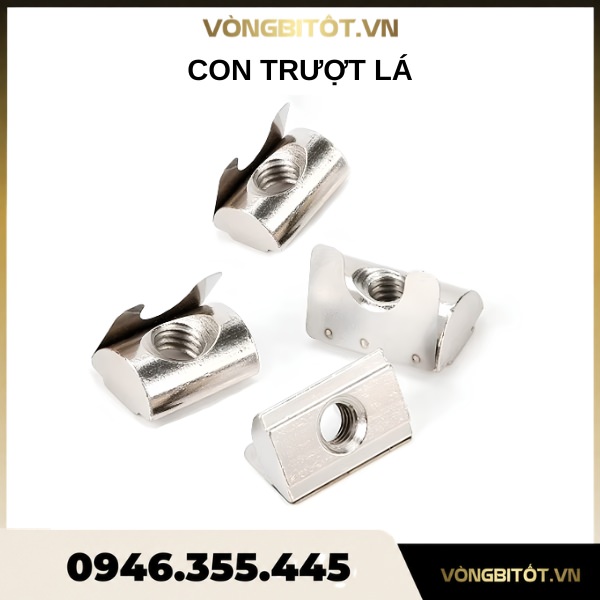

Con trượt lá
Con trượt lá là phụ kiện dùng trong hệ nhôm định hình, thường áp dụng cho các thanh nhôm có rãnh sâu hoặc không phù hợp với con trượt bi. Sản phẩm được thiết kế với phần lá kim loại mỏng, có độ đàn hồi tốt, giúp dễ dàng đưa vào rãnh và bám sát theo thành nhôm.
Nhờ khả năng tự đàn hồi, con trượt có thể tự giữ vị trí trong rãnh mà không cần cố định bằng tay, hạn chế tình trạng rơi hoặc trượt ra ngoài khi lắp đặt. Thiết kế này giúp thao tác nhanh hơn, đặc biệt thuận tiện khi thi công các hệ khung cần lắp ráp linh hoạt và chính xác.
Ảnh con trượt lá
Với khả năng kết nối linh hoạt và hỗ trợ lắp đặt hiệu quả, con trượt nhôm định hình là phụ kiện không thể thiếu trong các hệ thống khung nhôm công nghiệp hiện nay. Việc sử dụng đúng sản phẩm sẽ giúp tối ưu độ bền, độ chính xác cũng như tính thẩm mỹ cho toàn bộ kết cấu. Để được cung cấp con trượt nhôm định hình chính xác theo nhu cầu, quý khách hãy liên hệ
