Vòng bi FAG 1209TV có kích thước tiêu chuẩn 45x85x19mm, thuộc dòng vòng bi cầu tự lựa hai dãy, được thiết kế để đáp ứng các ứng dụng có trục dễ xảy ra sai lệch tâm trong quá trình vận hành. Bạc đạn có thiết kế hở, lỗ trụ và lồng nhựa Polyamide giúp giảm trọng lượng, hạn chế ma sát và vận hành ổn định ở tốc độ cao. So với vòng bi cầu rãnh sâu thông thường, 1209TV nổi bật với khả năng tự cân chỉnh góc lệch của trục, nhờ đó giảm rung động, hạn chế mài mòn và duy trì hiệu suất làm việc ổn định hơn. Để tham khảo thêm thông tin về linh kiện, hãy kéo xuống dưới.
Thông tin vòng bi FAG 1209TV
-
Tên sản phẩm: Vòng bi FAG 1209TV
-
Loại vòng bi: Vòng bi cầu tự lựa hai dãy
-
Kích thước:
- Đường kính trong (d): 45mm
- Đường kính ngoài (D): 85mm
- Độ dày (B): 19mm
-
Số dãy vòng bi: 2 dãy
-
Vật liệu: Thép ổ trục
-
Vật liệu lồng: Lồng polyamide
-
Tải trọng động cơ bản (Cr): 22 kN
-
Tải trọng tĩnh cơ bản (C0r): 7,3 kN
-
Nhiệt độ làm việc: Từ -30 độ đến 120 độ C

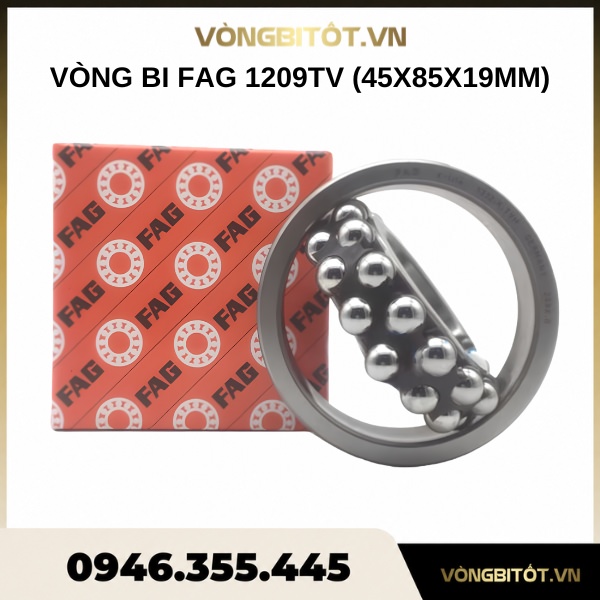

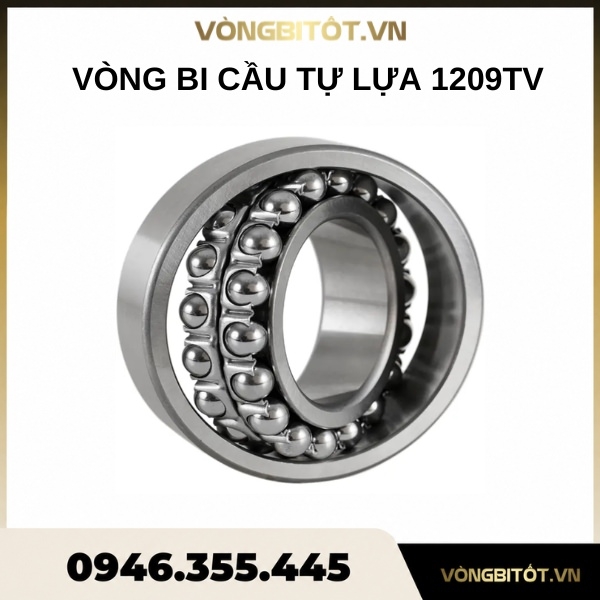

Ảnh vòng bi FAG 1209TV
Thông số kỹ thuật bạc đạn FAG 1209TV
Trước khi lựa chọn và lắp đặt, việc nắm rõ thông số kỹ thuật bạc đạn FAG 1209TV sẽ giúp quý kháchxác định chính xác khả năng làm việc và mức độ phù hợp với từng ứng dụng. Dưới đây là các thông số chi tiết của sản phẩm để quý kháchdễ dàng tra cứu và đối chiếu.
| Thông số |
Đơn vị mét (mm, N, kg, 1/min) |
Đơn vị inch (in, lbf, lbs, 1/min) |
| d: Đường kính lỗ (Bore diameter) |
45 mm |
1.772 in |
| D: Đường kính ngoài (Outside diameter) |
85 mm |
3.346 in |
| B: Chiều rộng (Width) |
19 mm |
0.748 in |
| Cr: Tải trọng động cơ bản, hướng kính (Basic dynamic load rating, radial) |
22,000 N |
4,946.043 lbf |
| C0r: Tải trọng tĩnh cơ bản, hướng kính (Basic static load rating, radial) |
7,300 N |
1,641.187 lbf |
| Cur: Giới hạn tải trọng mỏi, hướng kính (Fatigue load limit, radial) |
465 N |
104.541 lbf |
| nG: Tốc độ giới hạn (Limiting speed) |
9,300 1/min |
9,300 1/min |
| nθr: Tốc độ tham khảo (Reference speed) |
8,200 1/min |
8,200 1/min |
| ≈m Khối lượng (Weight) |
0.461 kg |
1.016 lbs |
Với thiết kế vòng bi cầu tự lựa hai dãy, vòng bi FAG 1209TV đáp ứng tốt yêu cầu vận hành trong nhiều hệ thống truyền động và máy móc công nghiệp. Việc lựa chọn đúng mã vòng bi không chỉ giúp thiết bị hoạt động ổn định mà còn hạn chế những hư hỏng phát sinh trong quá trình sử dụng. Nếu quý khách quan tâm đến sản phẩm hãy liên hệ
Vòng Bi Tốt qua hotline 0946 355 445 để được tư vấn và báo giá chi tiết.
