Con trượt tròn SBR16UU là dòng linh kiện dạng khuyết (hở) sở hữu kết cấu khối hộp vuông vững chắc, bảo vệ tối đa hệ thống lõi bi bên trong và tối ưu hóa khả năng chịu tải của cơ cấu dẫn hướng. Sản phẩm sử dụng trục trượt đường kính 16mm, kết hợp cấu trúc hở giúp lắp đặt dễ dàng trên thanh trượt tròn đỡ ray. Với kích thước chiều dài 45mm, chiều rộng 45mm và chiều cao 33mm, SBR16UU phù hợp cho nhiều hệ thống cơ khí và thiết bị tự động hóa cần chuyển động ổn định, chính xác. Chi tiết về thông số cấu tạo của mã linh kiện được thống kê cụ thể bên dưới!
Thông tin con trượt tròn khuyết SBR16UU
+ Đường kính trục: 16mm
+ Chiều dài: 45mm
+ Chiều rộng: 45mm
+ Chiều cao: 33mm
-
Vật liệu cấu tạo: Vỏ ngoài bằng hợp kim nhôm/ Lõi giữ bi bằng nhựa tổng hợp
-
Chỉ số độ cứng: HRC58 ± 2 (Gcr15: HRC60 ± 2)
-
Tiêu chuẩn chính xác: g6, Độ cong: Dưới 5μM/100mm
-
Độ dày lớp mạ chrome: 30μM (Rmax)
-
Độ dày lớp bề mặt tôi cứng: 0.8μ ~ 3mm
-

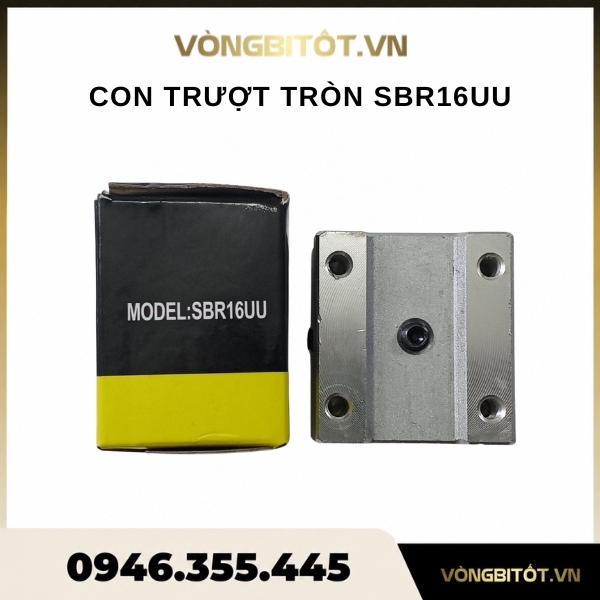

Ảnh con trượt tròn SBR16UU
Thông số kỹ thuật hộp trượt tròn hở SBR16UU
Việc kiểm tra và đối chiếu các số liệu trên bảng thông số kỹ thuật là bước bắt buộc để xác định tính tương thích của linh kiện với thiết bị. Dựa vào các chỉ số kỹ thuật chi tiết bên dưới, người sử dụng có thể tính toán chính xác tải trọng tĩnh, tải trọng động, dung sai lắp đặt và độ ổn định hành trình của hộp trượt tròn hở SBR16UU, đảm bảo hệ thống cơ khí vận hành đúng công suất thiết kế.
Ảnh thông số kỹ thuật bạc đạn vòng bi trượt SBR16UU
Con trượt tròn SBR16UU là lựa chọn phù hợp cho các hệ thống chuyển động tuyến tính yêu cầu độ ổn định và khả năng làm việc chính xác. Với thiết kế chắc chắn, vận hành êm và độ bền cao, sản phẩm đáp ứng tốt nhu cầu sử dụng trong nhiều ứng dụng cơ khí và tự động hóa. Để được tư vấn và lựa chọn sản phẩm phù hợp, hãy liên hệ
Vòng Bi Tốt qua hotline: 0946 355 445 để được hỗ trợ nhanh chóng.
