Ray trượt tròn là gì

Thứ Ba, 08/05/2018 Đức Anh Trần
Nội dung bài viết

hệ thống ray trượt tròn

Ray trượt tròn là gì

Ray trượt tròn là một hệ thống ray trượt  đơn giản, dễ sử dụng, giá thành rẻ, tính ứng dụng cao.

Là dòng dẫn hướng với thiết kế tròn, bên ngoài thanh ray trượt được mạ một lớp chrome giúp chuyển động trơn trượt, nhẹ nhàng, không tiếng ồn.

Ray trượt tròn còn được biết đến với tên gọi thanh trượt tròn.

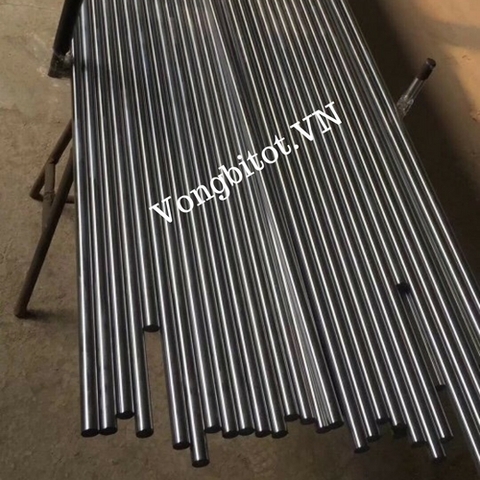

ray trượt tròn

Ray trượt tròn hoạt động như thế nào

Để sử dụng tốt ray trượt tròn, ta phải dùng kết hợp với các sản phẩm sau:

+ Con trượt tròn.

+ Hộp trượt tròn.

+ Gối đỡ ray trượt tròn.

Vậy để xem ray trượt tròn hoạt động ra sao, ta hãy xem bức ảnh dưới đây.

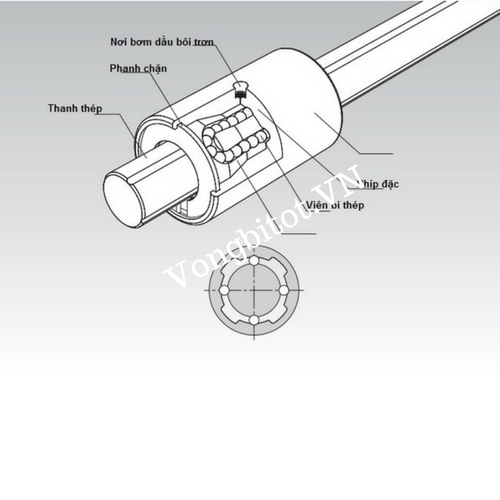

cách sử dụng ray trượt tròn

Sản phẩm đang được sử dụng cùng ray trượt là con trượt tròn. Bên trong nó là 1 hệ thống bi viên chuyển động tuần hoàn, bao gồm 4 dãy bi viên theo bốn hướng. Trong mỗi một dãy bi lại là một chu trình chuyển động khép kín, dãy bi ngoài trượt hết theo chiều dài con trượt lại chui vào trong cho dãy bi trong ra ngoài. Liên tục liên tục cho tới khi ray trượt dừng lại.

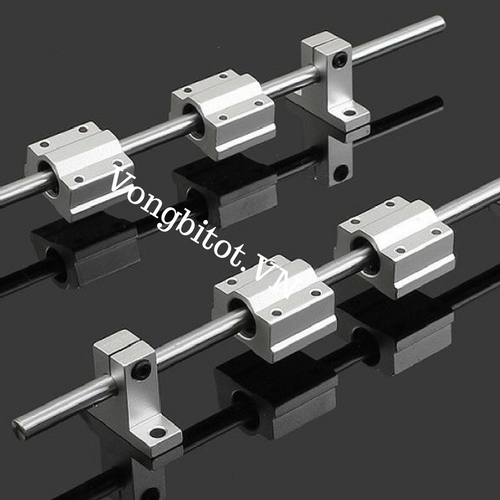

Hộp trượt tròn là phiên bản nâng cấp tối ưu hóa cho con trượt tròn. Được thiết kế thêm lớp vỏ chắc chắn bên ngoài, cùng với các lỗ ốc có sẵn để cố định vào chi tiết máy.

Hộp trượt tròn

Tất nhiên ta không thể bỏ qua gối đỡ ray trượt tròn giúp nâng đỡ cả cụm ray trượt.

Ngoài ra khi muốn thiết kế ray trượt tròn treo ở trên không, ta có thể sử dụng con trượt tròn có đế như một sản phẩm giúp cố định, gia tăng sự chắc chắn của ray trượt vào tường hay thiết bị máy móc.

Con trượt tròn có đế

Thông số kỹ thuật ray trượt tròn



Ưu điểm của ray trượt tròn

- Chuyển động êm, không tiếng ồn.

- Chịu lực.

- Ma sát thấp.

- Giá thành rẻ.

- Đơn giản dễ thiết kế, tính ứng dụng cao.

Khuyết điểm của ray trượt tròn

- Độ chính xác trung bình, phải thiết kế 2 ray trượt tròn chạy song song mới dùng tốt được.

- Để lâu ngoài trời chịu mưa gió, không được lau chùi có thể bị rỉ, mặc dù bên ngoài được mạ lớp chrome chống rỉ.

- Các thanh trục Φ40, Φ50 rất nặng khó vận chuyển bằng xe máy nếu chiều dài lớn hơn 3m.

Mua ray trượt tròn ở đâu

Nếu ở Hà Nội các bạn có thể tới thẳng công ty của chúng tôi theo địa chỉ:

Vòng bi Đức Thiện

Chuyên cung cấp sản phẩm ray trượt tròn chất lượng

110 Lạc Nghiệp (57/343 Trần Khát Chân cũ), Hai Bà Trưng, Hà Nội.

Mọi thắc mắc quý khách vui lòng email hoặc gọi cho chúng tôi để có giá chuẩn nhất :

Email: business@vongbitot.vn

Mobile: 0939.869.866

Sự hài lòng của khách hàng là thành công của chúng tôi.
